ZCuAl10Fe5Ni5 は、海洋工学、船舶、海水淡水化、化学装置などの極端な腐食環境で広く使用されている高強度、高耐食性のアルミニウム青銅合金です。 Mingxu Machinery は、この合金をベース材料として利用し、ポリテトラフルオロエチレン (PTFE) 複合潤滑カラムをはめ込み、優れた耐食性、優れた耐荷重能力、および長期にわたる自己潤滑特性を組み合わせた高性能滑り軸受またはブッシュを作成します。高塩水噴霧、海水への長期浸漬、メンテナンスフリーの運用を伴う用途に適しています。
Mingxu Machinery は、耐塩水噴霧性、耐海水腐食性、および自己潤滑性能から、この複合構造の技術的利点と工学的適用可能性を系統的に分析しています。
1. 材料組成と構造概要
- ベース素材: ZCuAl10Fe5Ni5
- 国家標準グレード: GB/T 1176-2013 鋳造銅および銅合金
- 構成: 約10% Al、5% Fe、5% Ni、残りは Cu
- 主な特徴: 高強度、高硬度、優れた耐電気化学的腐食性
- 潤滑コンポーネント: PTFE複合潤滑カラム
- 素材: 変性PTFE
- 機能: 継続的な自己潤滑、摩擦係数の低減、乾摩擦焼き付き防止

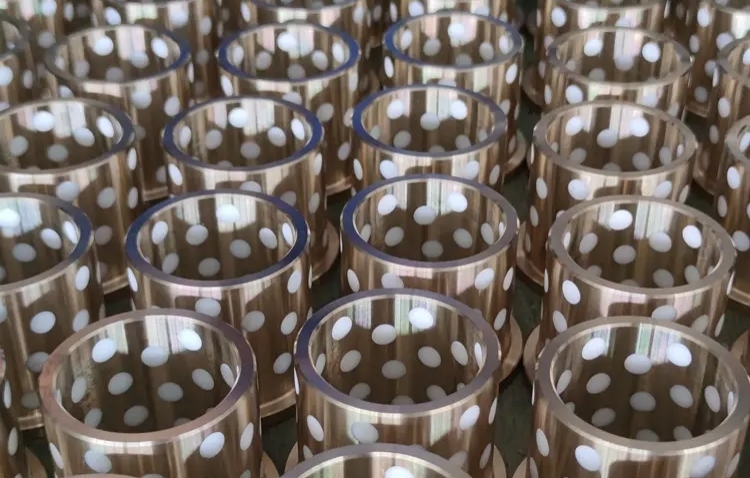

- 構造: 表面被覆率 30% 以下の青銅母材に穴を開け、PTFE カラムを圧入し、「金属耐荷重固体潤滑」構成を形成
2. 耐塩水噴霧性
パフォーマンス: 素晴らしい
ZCuAl10Fe5Ni5 は、錫青銅や真鍮よりも大幅に高い塩水噴霧耐性を示します。
試験規格: GB/T 10125-2021 / ISO 9227 (NSS)
結果: 1000時間後でも赤錆や孔食は発生しません。酸化皮膜は緻密で安定した状態を保ちます。
仕組み
- 緻密なAl₂O₃ NiO酸化膜がCl⁻の浸透をブロック
- 低い電気腐食傾向
- FeとNiは結晶粒を微細化し、腐食の均一性を高めます
追加のコーティングなしで沿岸発電所、海洋プラットフォーム、船舶に適用できます。
3. 耐海水腐食性
パフォーマンス: 優れた
- 均一な腐食速度: < 0.025 mm/年
- 低い孔食および隙間腐食感度 (≤3 m/s 流量)
- 素晴らしい erosion-corrosion resistance
- 銅イオンは微生物の増殖を抑制します
エンジニアリング事例
- 南シナ海と東シナ海で8年間稼働した船舶の舵軸受
- 最大 19,000 ppm Cl⁻ に耐える脱塩ポンプ
- 潮汐サイクルにさらされても腐食しないオフショアの吊り上げ機構
長期間の海水浸漬や干潟での使用に適しています。
4. 自己潤滑性能
パフォーマンス: 効率的、耐久性、低摩擦
- 摩擦係数: 0.04 ～ 0.12 (水中では最低 0.06)
- 非常に低い始動トルク
- PV制限： 2.5～3.5MPa・m/s
- 短期間の空運転能力
- 耐用年数：5～10年
動作メカニズム
- 初期の PTFE 転写フィルムの形成
- 海水フラッシング下での水PTFE乳化潤滑
- 銅ベースが熱を放散し、PTFEを保護します。
- カラムが磨耗しても継続的に自己供給
注意事項
- PTFE の劣化を防ぐため、260°C を超える温度を避けてください。
- 砂質海水での濾過を使用して摩耗を制限します
5. 典型的なアプリケーションシナリオ
- 造船: ラダーピン、プロペラサポート、アンカーウインチヒンジ
- オフショアプラットフォーム: ウインチベアリング、リフティングブッシュ
- 淡水化装置：高圧ポンプブッシュ
- 洋上風力発電: ピッチおよびヨー スライディング ピボット
- 港湾機械: ガントリー クレーンおよびガイド プーリー
6. 規格と試験
材料規格:
- GB/T 1176-2013 鋳造銅および銅合金
- ASTM B505 / B508 アルミニウム青銅
腐食試験:
- GB/T 10125-2021 塩水噴霧試験
- GB/T 17848-1999 海水腐食法
摩擦試験:
- GB/T 3960-2016 滑り摩擦試験
- M200 PV テストリファレンス
7. まとめ
Zhejiang Mingxu の ZCuAl10Fe5Ni5 PTFE 複合軸受は、極端な海洋環境や腐食環境において最高レベルの性能を発揮します。
- 1000時間の塩水噴霧耐性
- 優れた海水耐食性・耐浸食性
- 超低摩擦と信頼性の高い長期自己潤滑
Zhejiang Mingxu Machinery Manufacturing Co., Ltd. は、豊富なエンジニアリング経験を持つ銅合金および自己潤滑ベアリングを専門としています。お問い合わせ先： 問い合わせ@mingxubearing.com
