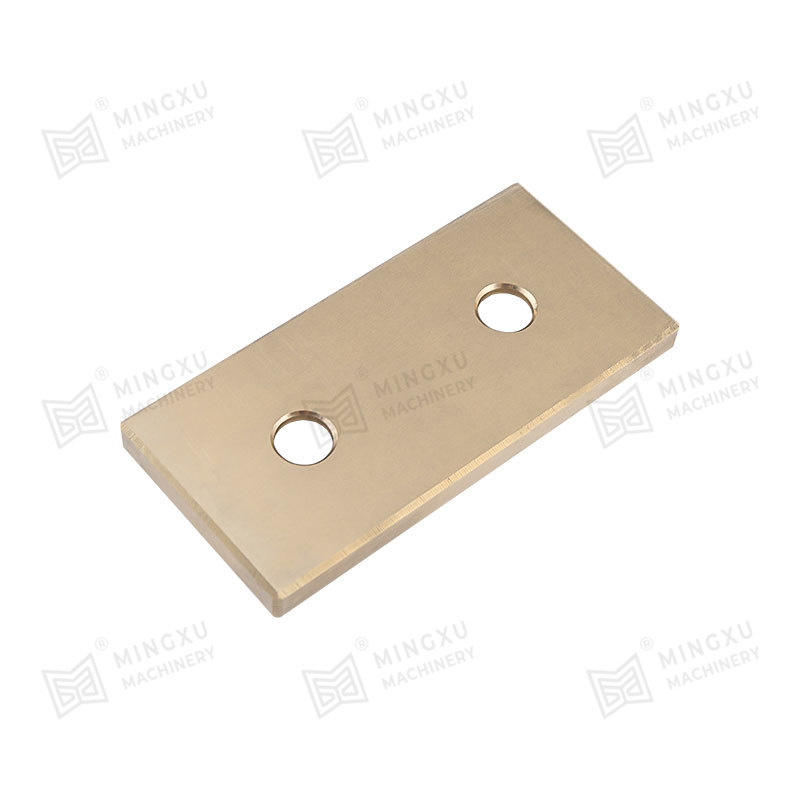

MXB-JTSW 鉱山機械用ウェアプレート

鉱山機械で使用される機器は、深刻な磨耗や損傷を受ける可能性があります。機器の耐用年数を延ばすために、MXB-JTSW 耐摩耗鋼板がよく使用され、ライニングを作成して損傷した機械を保護し、機器の磨耗を遅らせ、機器の耐用年数を延ばします。鉱山機械では、装置のライニング プレートとして MXB-JTSW 耐摩耗プレートが選択されます。これはMXB-JTSW耐摩耗プレートの性能と大きく関係します。 MXB-JTSW 耐摩耗プレートは、高硬度、耐摩擦性、耐衝撃性を備え、マシンカット、ガスカットが可能で、溶接も容易です。さまざまな作業条件下で鉱山機械の耐摩耗性要件に適応できます。

見積もりを取得
PREV：MXB-JUWP 建設業用ウェアプレートNEXT：MXB-JESW 重機用ウェアプレート
  • 製品導入
  • パラメータ
  • 材質の説明
  • お問い合わせ
  • 製品の特徴
    1 禁油条件下でも長時間作業が可能です。
    2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。 極めて低いフリクション。
    3 往復運動、回転運動など油膜が形成されにくい状況に適しています。 断続的な動き。
    4 腐食や酸化に強い。
    5 メンテナンスフリーで長寿命です。
    浙江明旭機械製造有限公司
    浙江明旭機械製造有限公司 浙江明旭機械製造有限公司
    浙江明旭機械製造有限公司
    オイルレスベアリングが選ばれる理由
    製造コストの削減

    給油装置や給油穴、オイルなどは不要です 溝加工により製造コストを大幅に削減できます。

    運用コストの削減

    潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、 不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。 運用費用。

    設計時間の短縮

    オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー JTSW 鉱山機械用ウェアプレート

    環境保護に貢献

    廃油のリサイクルが不要で環境保護にも効果的です。

    応用分野
    高温

    ・鉄鋼工場

    ・溶解炉

    ・乾燥設備

    ・ベーキングオーブン

    ・ヒートコントローラー

    防水

    ・ダムゲート

    ・ウォーターポンプ

    ・流体スイッチ構造

    ・海洋構造物

    ・ドック及びシルトマシン設備

    化学工業

    ・化学工場

    ・電気めっき装置

    ・排水処理装置

    ・染色機械

    ・石油・化学精製装置

    エネルギー

    ・風力

    ・新エネルギー

    船

    ・デッキクレーン

    ・アンカー

    ・ハッチカバー

    ・ラダーアーム

    ・昇降機械及び昇降リング装置

    自動車製造

    ・スタンピング金型

    ・溶接構造

    ・塗装乾燥ライン

    ・金属製コンベヤベルト

    ・工作機械

    重工業

    ・鋼管工場機械

    ・タイヤ工場・製紙工場

    ・発電所

    ・金型射出成形機の接続トグル

    建設、採掘、積み込み

    ・混合機、粉砕機、粉砕機

    ・建設機械

    ・鉱山機械

    ・コンロッドベアリング

    橋とリフトレール

    ・ブリッジベアリング

    ・梁、橋梁、吊り橋

    ・原子力関連原子炉

    ・蒸気発生器

  • 単位：mm

    部品番号 W L W1 W2 L1 L2
    JTWP-28×75 28 75 - - 45 15
    JTWP-28×100 100 50 25
    JTWP-28×120 125 75
    JTWP-28×150 150 100
    JTWP-38×75 38 75 45 15
    JTWP-38×100 100 50 25
    JTWP-38×125 125 75
    JTWP-38×150 150 100
    JTWP-48×75 48 75 45 15
    JTWP-48×100 100 50 25
    JTWP-48×125 125 75
    JTWP-48×150 150 100
    JTWP-48×200 200 150
    JTWP-58×75 58 75 45 15
    JTWP-58×100 100 50 25
    JTWP-58×150 150 100
    JTWP-75×75 75 75 25 25
    JTWP-75×100 100 50
    JTWP-75×125 125 75
    JTWP-75×150 150 100
    JTWP-75×200 200 150
    JTWP-100×100 100 100 50 25 50
    JTWP-100×125 125 75
    JTWP-100×150 150 100
    JTWP-100×200 200 150
    JTWP-100×250 250 200
    JTWP-125×150 125 150 37.5 100
    JTWP-125×200 200 150
    JTWP-125×250 250 200
    JTWP-150×150 150 150 100 25 100
    JTWP-150×200 200 150
  • 材料の組成と特性
    材料 CuZn25Al5Mn3Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 CuZn25Al5Mn4Fe3
    密度 8.0 8.9 7.8 8.9 8.0
    硬度HB >210 >70 >150 >95 >250
    引張強さ N/mm² >750 >200 >600 >260 >800
    降伏強さ N/mm² >450 >90 >260 >150 >450
    伸長％ >12 >15 >10 >৪ >800
    線膨張係数10 -5 /℃ 1.9 1.8 1.6 1.8 1.9
    限界温度℃ -40～300 -40～400 -40～400 -40～400 -40～150
    最大。荷重 N/mm² 100 60 50 70 120
    最大。速度 (乾燥) m/min 15 10 20 10 15
    最大PV N/mm²*m/min 200 60 60 80 200
    圧縮永久変形量 300N/mm² <0.01 <0.05 <0.04 <0.05 <0.05
    ※特殊材質の需要が多い場合も対応可能です。

    基材交換
    材料コード 中国ブランド
    GB1176-87     		国際
    ISO1338     		ドイツ
    DIN     		日本
    JIS     		アメリカ
    ASTM(UNS)     		イングランド
    BS     		イタリア
    JM     		適用条件
    JDB キャストブロンズ ZCuZn25AI5
    Fe3Mn3     		GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 高負荷、低速 一般的に使用される
    JDB-1ブロンズ ZCuSn5
    Pb5Zn5     		GCuPb5
    Sn5Zn5     		DIN1705
    G-CuSn5ZnPb     		H5111
    BC6     		B30-92
    C83600     		LG2 JM7-15 中負荷、低速 一般的に使用される
    JDB-2ブロンズ ZCuAI9Fe4 Ni4Mn2 GCuAI10
    フェニス     		DIN17656
    G-CuAI10Ni     		H5114
    AIBC3     		B30-92
    C95500     		AB2 JM3-15 中負荷、中速、常用
    JDB-3ブロンズ ZCuSn12 G-CuSn12 CAC503B B30-92
    C90800     		PB2 JM1-15 中負荷、低速、一般的に使用される
    JDB-5 ZCuZn25AI6 Fe3Mn3 GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 高負荷時、低速時、高負荷使用時

    固体潤滑剤
    潤滑剤 特徴 代表的な用途
    SL1
    グラファイト添加     		耐薬品性に​​優れています
    アタック性と低フリクション、温度限界400℃     		一般的な機械や
    大気下で
    SL4
    PTFE添加     		摩擦が最も少なく水に優しい潤滑、耐熱温度300℃ 船舶、水力タービン、ガスタービン等
    SUBMIT

関連製品

私たちについて

浙江明旭機械製造有限公司 旧名嘉山明秀精密機械工場は、2011 年に設立されました。同社は長江デルタ総合開発実証区の後背地に位置し、交通の便が良い場所にあります。 10年以上の製造と研究開発の経験を持つ同社は、固体潤滑ベアリング、スケートボード、滑走路、スライダーの開発と生産に深く関わってきました。 中国のJFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングのODMサプライヤーおよび会社。 製品の製造には最新の自動化設備が導入され、ISO2000品質管理システム規格を厳格に実施し、主要プロセスは高精度CNC機械で処理されます。 同社の主力製品には、JDB固体象嵌自己潤滑軸受、鋼銅焼結軸受、SF-1自己潤滑軸受、SF-2境界自己潤滑軸受、FB090銅軸受などの一連の製品が含まれます。 自動車産業、建設機械、冶金設備、鉱山機械、射出成形、金型、繊維、印刷、その他多くの機械製造分野で広く使用されています。 現在まで、同社の製品は中国全土に広がり、多くの外国に輸出されており、国内外の顧客に深く認識され愛されています。 Mingxu Machineryは「品質重視の高品質サービス」のサービス理念を堅持し、顧客に専門的な製品とサービスを提供するよう努めています。卸売MXB-JFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングを供給します。当社は今後も人材の導入、管理メカニズム、誠実さ、発展、革新を改善し、世界クラスのブランドの構築に努めてまいります。

浙江明旭機械製造有限公司

名誉の証明書

ニュース

製品知識

鉱山機械用 JTSW ウェア プレートの構造にはどのような材料が使用されていますか?

JTSW 鉱山機器用ウェアプレートは、鉱山用途向けに特別に設計された高性能ウェアプレートです。さまざまな材料を組み合わせて作られており、優れた硬度、耐摩耗性、靭性、耐衝撃性を備えています。建設に使用される主な材料は次のとおりです。
ベース プレートの材質: ベース プレートは通常、低合金鋼や中合金鋼などの高張力鋼で作られています。これにより摩耗プレートに強力な基盤が提供され、採掘装置への取り付けが容易になります。
硬化肉盛材: の耐摩耗層。 JTSW 鉱山機械用ウェアプレート ハードフェーシングと呼ばれるプロセスを通じて作成されます。このプロセスには、ベース プレート上に耐摩耗性材料の層を堆積することが含まれます。この層は通常、強靱な合金鋼のマトリックスに埋め込まれた炭化クロムまたは炭化タングステンの粒子でできています。
a.クロムカーバイド：クロムカーバイドは、摩耗、浸食、衝撃に対する優れた耐性を備えた、耐久性と耐摩耗性の高い材料です。優れた硬度と過酷な動作条件に耐える能力により、鉱山用途で広く使用されています。
b. 炭化タングステン: 炭化タングステンは、その極度の硬度と耐摩耗性で知られるもう 1 つの一般的な硬化表面処理材料です。これはタングステンと炭素原子で構成されており、材料が激しい摩耗や衝撃にさらされる高摩耗用途でよく使用されます。
溶接材料: 耐摩耗層は通常、特殊な溶接プロセスを使用してベース プレートに溶接されます。フラックス入りワイヤやソリッドワイヤなどの溶接材料は、硬化肉盛材料をベースプレートに接合するために使用されます。これらの溶接材料は、ベース プレートおよび硬化肉盛材との適合性に基づいて慎重に選択されており、強力で信頼性の高い接合が保証されます。
鉱山機器用 JTSW ウェア プレートにこれらの材料を組み合わせることで、採掘作業で一般的に遭遇する極端な摩耗や衝撃条件に耐えることができる、耐久性と信頼性の高いウェア プレートが実現します。バケット、シュート、クラッシャーなどの採掘機器を長期的に保護し、ダウンタイムとメンテナンスのコストを削減します。
