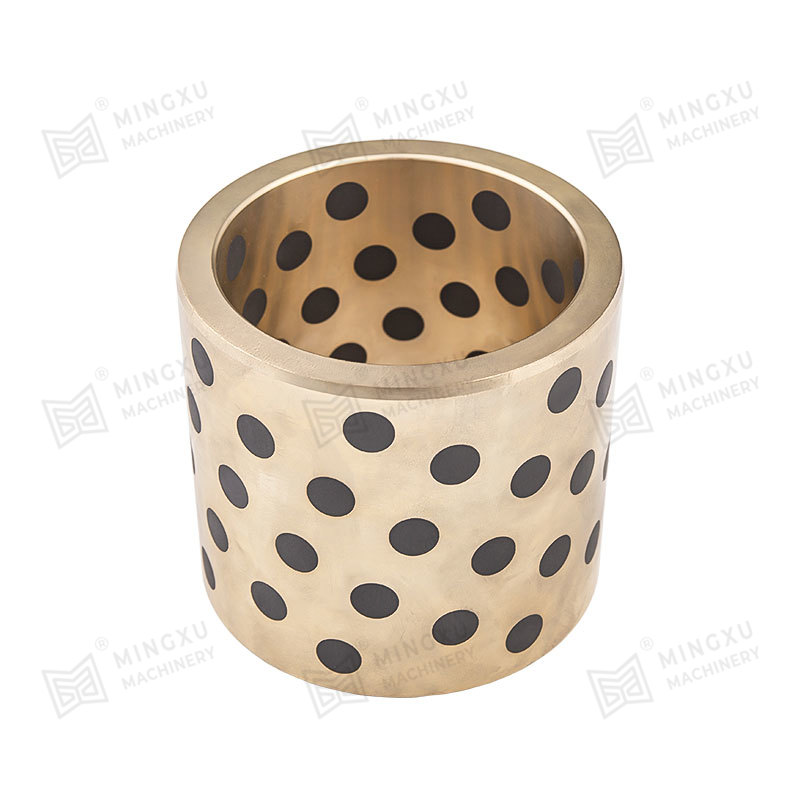

MXB-JDB ISO 認証グラファイト象嵌青銅ブッシュ

MXB-JDB 自己潤滑軸受は、黒鉛象嵌青銅ブッシュとも呼ばれ、メタル軸受と自己潤滑軸受の両方の特性を備えた新しい潤滑軸受です。金属マトリックスが荷重に耐え、特別に配合された固体潤滑材が潤滑を提供します。

高い耐荷重性、耐衝撃性、高温耐性、強力な自己潤滑性の特性を備えています。特に潤滑や油膜形成が困難な重荷重、低速、往復運動や旋回運動に適しており、水浸食やその他の酸性液体の心配もありません。そして洗います。ユーザーは一般に、象嵌ベアリングは燃料とエネルギーを節約するだけでなく、通常の滑りベアリングよりも寿命が長いと報告しています。自己潤滑軸受の使用は、冶金連続鋳造機、圧延装置、鉱山機械、船舶、蒸気タービン、水力タービン、射出成形機および機器の生産ラインで広く使用されています。

見積もりを取得

PREV：MXB-JDBS 青銅系固体象嵌自己潤滑球面軸受 NEXT：MXB-JFFB 自己潤滑半割軸受

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです JDB グラファイトブロンズブッシュ工場

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

単位：mm

ID φd
F7

外径φD
m6

-0.10

-0.30

100

120

130

140

150

0.028

0.018

●

0.013

0.007

」

●

0.034

」

●

0.016

」

0.021

●

0.008

」

●

」

●

」

●

」

●

0.041

」

●

0.020

」

●

」

0.025

●

0.009

」

●

」

●

」

●

0.050

」

●

0.025

」

●

」

●

」

●

」

0.030

●

0.011

」

●

0.050

0.030

●

0.025

0.011

」

●

0.060

」

●

0.030

」

●

」

●

」

●

」

●

」

0.035

●

0.013

」

●

」

●

」

●

」

●

」

100

」

●

0.071

110

」

●

0.036

100

」

120

」

●

110

」

130

0.040

●

0.015

120

」

140

」

●

125

0.083

145

」

●

0.043

130

」

150

」

●

140

」

160

」

●

150

」

170

」

●

160

」

180

」

●

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等

SUBMIT

私たちについて

浙江明旭機械製造有限公司旧名嘉山明秀精密機械工場は、2011 年に設立されました。同社は長江デルタ総合開発実証区の後背地に位置し、交通の便が良い場所にあります。 10年以上の製造と研究開発の経験を持つ同社は、固体潤滑ベアリング、スケートボード、滑走路、スライダーの開発と生産に深く関わってきました。中国のJFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングのODMサプライヤーおよび会社。製品の製造には最新の自動化設備が導入され、ISO2000品質管理システム規格を厳格に実施し、主要プロセスは高精度CNC機械で処理されます。同社の主力製品には、JDB固体象嵌自己潤滑軸受、鋼銅焼結軸受、SF-1自己潤滑軸受、SF-2境界自己潤滑軸受、FB090銅軸受などの一連の製品が含まれます。自動車産業、建設機械、冶金設備、鉱山機械、射出成形、金型、繊維、印刷、その他多くの機械製造分野で広く使用されています。現在まで、同社の製品は中国全土に広がり、多くの外国に輸出されており、国内外の顧客に深く認識され愛されています。 Mingxu Machineryは「品質重視の高品質サービス」のサービス理念を堅持し、顧客に専門的な製品とサービスを提供するよう努めています。卸売MXB-JFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングを供給します。当社は今後も人材の導入、管理メカニズム、誠実さ、発展、革新を改善し、世界クラスのブランドの構築に努めてまいります。

名誉の証明書

ニュース

なぜ高強度の真鍮は、挿入型の自己潤滑ベアリングに最も適した材料なのですか？
2025-04-23
現代の産業用具では、自己潤滑ベアリング従来のグリース潤滑がしばしば低下することが多い、...
続きを読む
スラストワッシャーとは何ですか？その主なアプリケーションシナリオは何ですか？
2025-04-21
機械の正確な世界では、すべての小さなコンポーネントは大きな責任を負います。一見シンプルでありながら非常に機能的なコンポー...
続きを読む
なぜISO認定された自己潤滑ベアリングサプライヤーを選ぶのですか？
2025-04-18
購入者にとって、サプライヤーを選択することは、コストと品質のバランスだけではありません。これは、サプライチェー...
続きを読む
メンテナンスフリーベアリング：トライボロジーイノベーション、高度な材料システム、自立パフォーマンスパラダイム
2025-04-16
メンテナンスフリーベアリングトライボロジー、材料科学、および精密工学の収束を象徴し、航空宇宙推進から海底エネルギーシステ...
続きを読む

製品知識

JDB ISO 認証グラファイト象嵌ブロンズブッシングは、どのようにして表面に荷重が均等に分散されるようにするのですか?

JDB ISO 認定グラファイト象嵌ブロンズブッシングの均等な荷重分散を保証する特定の設計機能はさまざまであり、正確な詳細はメーカーのエンジニアリングおよび設計仕様に依存する場合があります。ただし、このようなブッシングの設計で一般的に採用される一般原則と考慮事項をいくつか提供できます。

設計形状: 形状や表面の特徴を含む JDB ブッシングの形状は、均一な荷重分散を促進するように設計されています。これには、座面、フランジ設計、またはその他の幾何学的側面の最適化が含まれる場合があります。

グラファイトインレー構成: ブロンズ素材内にグラファイトインレーが存在することで、荷重の均一な分散に貢献します。グラファイトは固体潤滑剤であり、摩擦と摩耗の軽減に役立ち、ブッシング表面全体に負荷をより均等に分散するのに役立ちます。

材料特性: ブッシング構造に使用される青銅材料は、多くの場合、荷重分散に寄与する特定の材料特性を備えています。これらの特性には硬度、強度、弾性が含まれ、これらは集合的に、加えられた荷重に対するブッシングの反応に影響を与えます。

表面仕上げ:ブッシュの表面仕上げは、均一な荷重分散を確保するために非常に重要です。滑らかで適切に仕上げられた表面は、摩擦と摩耗を軽減し、応力集中を防ぎ、均一な荷重分散を促進します。

クリアランスと公差: ブッシングと相手コンポーネント間のクリアランスと公差は、製造プロセス中に慎重に管理されます。適切に指定されたクリアランスは、拘束、不均一な荷重、過度の摩耗を防ぐのに役立ちます。

精密製造:精密製造プロセスにより、各ブッシングユニットの製造の一貫性が保証されます。これには、寸法の均一性と耐荷重能力を維持するための正確な機械加工、成形、組み立てが含まれます。

フランジ設計:JDB ブッシングにフランジ (ブッシング本体の延長部分) がある場合、その設計は全体的な荷重分散で考慮されます。フランジは追加のサポートを提供し、より広い領域に力を分散するのに役立ちます。

耐荷重: JDB ブッシュは指定された耐荷重で設計されており、パフォーマンスを損なうことなく耐えられる最大荷重を示します。この容量は、材料の特性、形状、潤滑機構に基づいて決定されます。

詳しい詳細については、 JDB ISO 認定グラファイト象嵌ブロンズブッシュ均一な負荷分散を実現するには、製造元が提供する技術文書を参照することをお勧めします。さらに、メーカーに直接連絡すると、この目的のためにブッシングに組み込まれた工学原理と設計機能についての具体的な洞察が得られます。
