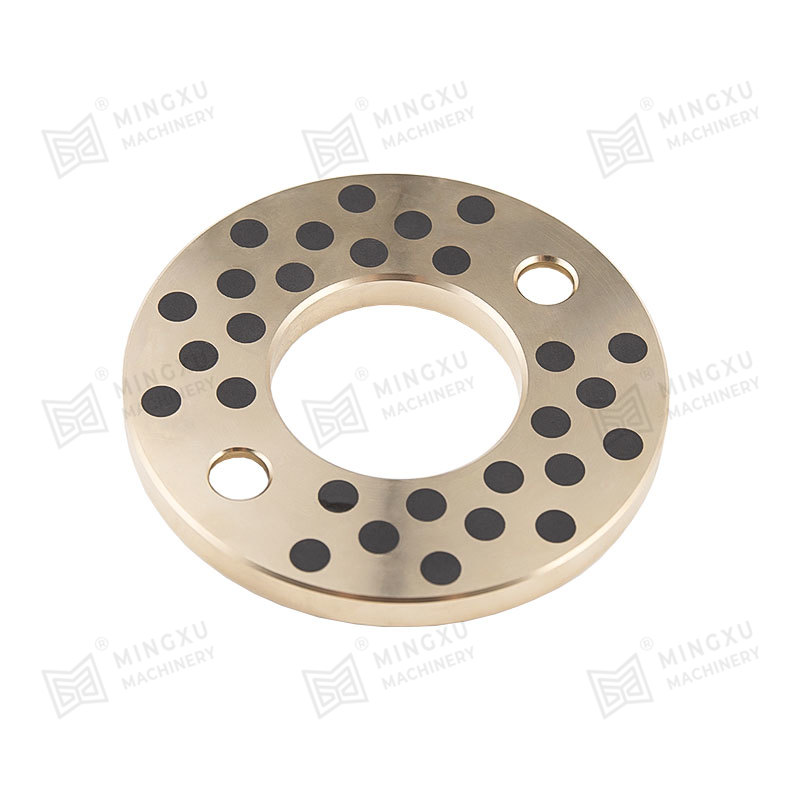

MXB-JTWN メートル系スラストワッシャー ねじ穴なし

MXB-JTW メートル スラスト ワッシャーは高強度黄銅 (ZCuZn25Al6) をベースにしており、従来の錫青銅に代わる潤滑媒体としてマトリックスに固体潤滑剤 (グラファイトまたは二硫化モリブデン) が埋め込まれています。この製品は、信頼性が高く効率的な負荷分散を実現し、車両のトランスミッションやその他の低速および高負荷のシナリオなど、さまざまな機械装置の摩擦や摩耗を軽減します。 MXB-JTW メートル単位のスラストワッシャーは、さまざまな用途に合わせてメートル単位のサイズが用意されており、取り付けが簡単です。お客様の実際のニーズに応じて油溝や位置決め穴も加工できます。

見積もりを取得
PREV：MXB-JFFB 自己潤滑半割軸受NEXT：MXB-JTW 車両トランスミッション用メトリックスラストワッシャー
  • 製品導入
  • パラメータ
  • 材質の説明
  • お問い合わせ
  • 製品の特徴
    1 禁油条件下でも長時間作業が可能です。
    2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。 極めて低いフリクション。
    3 往復運動、回転運動など油膜が形成されにくい状況に適しています。 断続的な動き。
    4 腐食や酸化に強い。
    5 メンテナンスフリーで長寿命です。
    浙江明旭機械製造有限公司
    浙江明旭機械製造有限公司 浙江明旭機械製造有限公司
    浙江明旭機械製造有限公司
    オイルレスベアリングが選ばれる理由
    製造コストの削減

    給油装置や給油穴、オイルなどは不要です 溝加工により製造コストを大幅に削減できます。

    運用コストの削減

    潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、 不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。 運用費用。

    設計時間の短縮

    オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー JTWN メートル系スラストワッシャー ねじ穴なし

    環境保護に貢献

    廃油のリサイクルが不要で環境保護にも効果的です。

    応用分野
    高温

    ・鉄鋼工場

    ・溶解炉

    ・乾燥設備

    ・ベーキングオーブン

    ・ヒートコントローラー

    防水

    ・ダムゲート

    ・ウォーターポンプ

    ・流体スイッチ構造

    ・海洋構造物

    ・ドック及びシルトマシン設備

    化学工業

    ・化学工場

    ・電気めっき装置

    ・排水処理装置

    ・染色機械

    ・石油・化学精製装置

    エネルギー

    ・風力

    ・新エネルギー

    船

    ・デッキクレーン

    ・アンカー

    ・ハッチカバー

    ・ラダーアーム

    ・昇降機械及び昇降リング装置

    自動車製造

    ・スタンピング金型

    ・溶接構造

    ・塗装乾燥ライン

    ・金属製コンベヤベルト

    ・工作機械

    重工業

    ・鋼管工場機械

    ・タイヤ工場・製紙工場

    ・発電所

    ・金型射出成形機の接続トグル

    建設、採掘、積み込み

    ・混合機、粉砕機、粉砕機

    ・建設機械

    ・鉱山機械

    ・コンロッドベアリング

    橋とリフトレール

    ・ブリッジベアリング

    ・梁、橋梁、吊り橋

    ・原子力関連原子炉

    ・蒸気発生器

  • 単位：mm

    部品番号 ID φd 外径φD T 0 ボルト d2 面取り
    -0.1 d1 数量 サイズ ある b
    JTW-10 10.2 0.2 30 3 20 2 M3 3.5 1.5 0.3
    0.1
    JTW-12 12.2 」 40 」 28 」 」 」 2 0.4
    JTW-1203N 12.2 」 」 」 - - - - 」 」
    JTW-1303 13.2 」 」 」 28 2 M3 3.5 」 」
    JTW-1403 14.2 」 」 」 」 」 」 」 」 」
    JTW-1503 15.2 」 50 」 35 」 」
    JTW-1603 16.2 」 」 」 」 」 」
    JTW-1603N 16.2 」 」 」 - - - - 」 」
    JTW-1803 18.2 」 」 」 35 2 M3 3.5 」 」
    JTW-2005 20.2 」 」 5 」 M5 6 2.5 」
    JTW-2505 25.2 」 55 」 40 」 」 」 」 」
    JTW-3005 30.2 」 60 」 45 」 」 」 」 」
    JTW-3505 35.2 」 70 」 50 」 」 」 」 」
    JTW-4007 40.2 」 80 7 60 」 M6 7 3 0.5
    JTW-4507 45.2 0.3 90 」 70 」 」 」 」 」
    0.1
    JTW-5008 50.3 」 100 8 75 4 」 」 4 0.6
    JTW-5508 55.3 」 110 」 85 」 」 」 」 」
    JTW-6008 60.3 」 120 」 90 」 M8 9 5 0.8
    JTW-6508 65.3 」 125 」 95 」 」 」 」 」
    JTW-7010 70.3 」 130 10 100 」 」 」 」 」
    JTW-7510 75.3 」 140 」 110 」 」 」 」 」
    JTW-8010 80.3 」 150 」 120 」 」 」 」 」
    JTW-9010 90.5 」 170 」 140 」 M10 11 」 」
    JTW-10010 100.5 」 190 」 160 」 」 」 」 」
    JTW-12010 120.5 」 200 」 175 」 」 」 4 「
  • 材料の組成と特性
    材料 CuZn25Al5Mn3Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 CuZn25Al5Mn4Fe3
    密度 8.0 8.9 7.8 8.9 8.0
    硬度HB >210 >70 >150 >95 >250
    引張強さ N/mm² >750 >200 >600 >260 >800
    降伏強さ N/mm² >450 >90 >260 >150 >450
    伸長％ >12 >15 >10 >৪ >800
    線膨張係数10 -5 /℃ 1.9 1.8 1.6 1.8 1.9
    限界温度℃ -40～300 -40～400 -40～400 -40～400 -40～150
    最大。荷重 N/mm² 100 60 50 70 120
    最大。速度 (乾燥) m/min 15 10 20 10 15
    最大PV N/mm²*m/min 200 60 60 80 200
    圧縮永久変形量 300N/mm² <0.01 <0.05 <0.04 <0.05 <0.05
    ※特殊材質の需要が多い場合も対応可能です。

    基材交換
    材料コード 中国ブランド
    GB1176-87     		国際
    ISO1338     		ドイツ
    DIN     		日本
    JIS     		アメリカ
    ASTM(UNS)     		イングランド
    BS     		イタリア
    JM     		適用条件
    JDB キャストブロンズ ZCuZn25AI5
    Fe3Mn3     		GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 高負荷、低速 一般的に使用される
    JDB-1ブロンズ ZCuSn5
    Pb5Zn5     		GCuPb5
    Sn5Zn5     		DIN1705
    G-CuSn5ZnPb     		H5111
    BC6     		B30-92
    C83600     		LG2 JM7-15 中負荷、低速 一般的に使用される
    JDB-2ブロンズ ZCuAI9Fe4 Ni4Mn2 GCuAI10
    フェニス     		DIN17656
    G-CuAI10Ni     		H5114
    AIBC3     		B30-92
    C95500     		AB2 JM3-15 中負荷、中速、常用
    JDB-3ブロンズ ZCuSn12 G-CuSn12 CAC503B B30-92
    C90800     		PB2 JM1-15 中負荷、低速、一般的に使用される
    JDB-5 ZCuZn25AI6 Fe3Mn3 GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 高負荷時、低速時、高負荷使用時

    固体潤滑剤
    潤滑剤 特徴 代表的な用途
    SL1
    グラファイト添加     		耐薬品性に​​優れています
    アタック性と低フリクション、温度限界400℃     		一般的な機械や
    大気下で
    SL4
    PTFE添加     		摩擦が最も少なく水に優しい潤滑、耐熱温度300℃ 船舶、水力タービン、ガスタービン等
    SUBMIT

関連製品

私たちについて

浙江明旭機械製造有限公司 旧名嘉山明秀精密機械工場は、2011 年に設立されました。同社は長江デルタ総合開発実証区の後背地に位置し、交通の便が良い場所にあります。 10年以上の製造と研究開発の経験を持つ同社は、固体潤滑ベアリング、スケートボード、滑走路、スライダーの開発と生産に深く関わってきました。 中国のJFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングのODMサプライヤーおよび会社。 製品の製造には最新の自動化設備が導入され、ISO2000品質管理システム規格を厳格に実施し、主要プロセスは高精度CNC機械で処理されます。 同社の主力製品には、JDB固体象嵌自己潤滑軸受、鋼銅焼結軸受、SF-1自己潤滑軸受、SF-2境界自己潤滑軸受、FB090銅軸受などの一連の製品が含まれます。 自動車産業、建設機械、冶金設備、鉱山機械、射出成形、金型、繊維、印刷、その他多くの機械製造分野で広く使用されています。 現在まで、同社の製品は中国全土に広がり、多くの外国に輸出されており、国内外の顧客に深く認識され愛されています。 Mingxu Machineryは「品質重視の高品質サービス」のサービス理念を堅持し、顧客に専門的な製品とサービスを提供するよう努めています。卸売MXB-JFBショルダーブッシュフランジグラファイト象嵌自己潤滑ベアリングを供給します。当社は今後も人材の導入、管理メカニズム、誠実さ、発展、革新を改善し、世界クラスのブランドの構築に努めてまいります。

浙江明旭機械製造有限公司

名誉の証明書

ニュース

製品知識

どのようなメンテナンスが必要か JTWN メートルねじ穴なしスラストワッシャー ?

JTWN メトリック スラスト ワッシャー (ネジ穴なし) のメンテナンス要件は一般的に簡単で、定期的なチェックにより最適なパフォーマンスと寿命を確保することができます。メンテナンスに関する考慮事項は次のとおりです。 定期検査: スラストワッシャーに摩耗、損傷、変形の兆候がないか定期的に検査してください。

表面の変色、傷、凹凸などの外観の変化にご注意ください。潤滑: 特定の用途と動作条件に応じて、摩擦と摩耗を最小限に抑えるために適切な潤滑剤の塗布を検討してください。潤滑によりスラストワッシャーの性能が向上し、寿命が長くなります。潤滑の種類と頻度については、メーカーの推奨に従ってください。環境への配慮：動作環境に注意してください。過酷な環境または腐食性の環境では、スラストワッシャーを腐食性物質、極端な温度、または性能に影響を与える可能性のある汚染物質にさらさないように保護するための措置を講じてください。

必要に応じて、保護コーティングや保護材料の使用を検討してください。負荷監視: スラストワッシャーにかかる負荷を追跡します。早期の摩耗や故障を防ぐために、負荷が指定された制限内にあることを確認してください。用途に変更があった場合や負荷が増加した場合は、新しい条件に対するスラストワッシャーの適合性を再評価してください。摩耗したコンポーネントの交換: 検査中にスラストワッシャーに重大な摩耗または損傷が観察された場合は、速やかに交換することを検討してください。交換部品が入手可能かどうか定期的に確認するか、ダウンタイムを最小限に抑えるために予備のスラストワッシャーを手元に置いておくことを検討してください。取り付けの完全性:スラストワッシャーが正しくしっかりと取り付けられていることを確認します。位置のずれや不適切な取り付けは、早期の摩耗や性能の低下につながる可能性があります。取り付け手順については、メーカーのガイドラインに従ってください。

洗浄: 清潔さが重要な用途では、スラストワッシャーに汚れ、破片、その他の汚染物質が付着していないことを確認してください。最適な性能を維持するために、周囲とスラストワッシャー自体を定期的に清掃してください。これらのメンテナンス方法を遵守することで、特定の用途における JTWN ネジ穴なしメトリック スラスト ワッシャーの信頼性と耐久性を向上させることができます。使用シナリオに合わせた最適なメンテナンス手順については、常にメーカーのガイドラインと推奨事項を参照してください。
