MX2000-1 グラファイト埋め込み合金ベアリング

MX2000-1 グラファイト埋め込み合金軸受、MX2000-1 グラファイト散在合金軸受は、JF800 バイメタル軸受の改良製品です。 JF800バイメタル軸受の耐圧性、耐摩耗性を有し、黒鉛飛散後のオイルフリー潤滑を実現します。無油または微量油の状態でも摩擦係数が小さく、軸の食い込み現象を完全に防止します。この製品は、ゴムタイヤ金型のガイド部分、吊り上げ装置の摺動部分、タービンの高速摺動部分など、高温、高速、長時間給油できない場所に適しています。

見積もりを取得

PREV：MX2000-2 ニッケルグラファイト分散合金ベアリング NEXT：No next article

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー MX2000-1 グラファイト埋め込み合金ベアリング

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

銅合金材料	CuSnPbC	最高動作温度	300℃
最大耐圧	20N/mm²	摩擦係数μ	0.05~0.18

MX2000-1 は、滑り耐摩耗性材料としての焼結層と軸受荷重支持としての金属マトリックスで構成されるデュアルアロイ自己潤滑軸受材料です。焼結層は、グラファイトと PTFE 固体潤滑剤が均一に分散された特殊な銅合金材料で構成されています。微小な動きにより強固な固体転写膜を容易に形成できます。このフィルムは摩擦係数が非常に低く、せん断強度が低いため、高負荷条件下でも相手材の表面に密着します。金属基板は優れた機械的強度と寸法安定性を提供します。使用条件に応じて炭素鋼や銅系などの材質を選択したり、耐食性を向上させるための表面コーティングを施すことも可能です。

特徴

●メンテナンスフリーで長期間使用できます。

●高い静荷重および動荷重に耐えられるように設計されています。

●摩擦係数が非常に低く安定しており、凝着がありません。

●防塵性、耐腐食性、耐衝撃性、耐エッジロード性を備えています。

●電気伝導性、熱伝導性に優れています。

●広い温度範囲で使用可能です。

●往復、回転、揺動などの起動が多く油膜が形成されにくい用途に適しています。

●摩耗率が極めて低く長寿命です。

●取り付け後に再加工してより高い公差を得ることができます。

●真空下でも使用可能です。

技術的パラメータ

材料名		MX2000-1#1	MX2000-1#2	MX2000-1#3	MX2000-1#4
メタルマトリックス		炭素鋼	炭素鋼	ステンレス鋼	ブロンズ
耐摩耗層	材料	CuSn12 SL	CuSn10Pb10 SL	CuSn12 SL	CuSn12 SL
	固体潤滑剤	6%	6%	6%	6%
	硬度 HB	>40	>40	>40	>40
	150Mpa 圧縮変形mm	<0.005	<0.005	<0.005	<0.005
最大荷重	静荷重 N/mm²	150	120	150	150
最大荷重	動的荷重 N/mm²	100	80	100	100
最大直線速度 m/s		0.5	0.5	0.5	0.5
最大PV値N/mm²*m/s		1.5	1.5	1.5	1.5
摩擦係数μ		0.05～0.2	0.03～0.2	0.05～0.2	0.05～0.2
動作温度℃		-195～280	-195～280	-195～280	-195～280

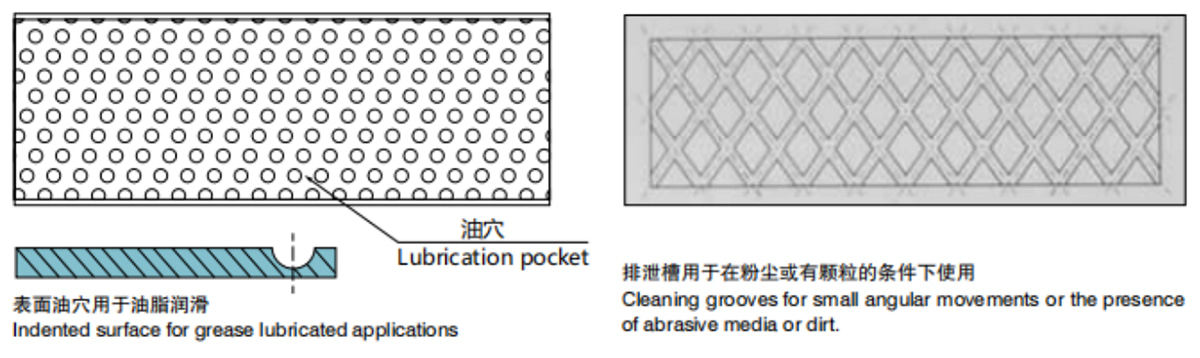

耐摩耗層

標準のMX2000-1材料表面は滑らかな板状です。同時に、軸受の作動中に発生する砥粒や外部環境から侵入した異物・不純物などを効果的に排出するため、お客様のニーズに合わせた油溝の加工も可能です。また、通常の油溜まり穴の加工も可能です。ニーズに応じて。特殊な作業条件下では、初期摩擦係数を下げるために、PTFE や二酸化モリブデンなどの低摩擦材料を耐摩耗層の表面にスプレーすることができます。

代表的な用途

MX2000-1材の特性により、タービン、ガイドベーンダム作業扉やアクシデントドア、射出成形機、包装機械、タイヤ金型、工業炉、真空装置など、給油・潤滑ができない多くの現場のニーズにお応えします。、製紙設備、放射線にさらされた作業場。

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
