グラファイトブロンズプレートは、高負荷の産業機械においてどのようにして長期的な潤滑効果をもたらすのでしょうか?

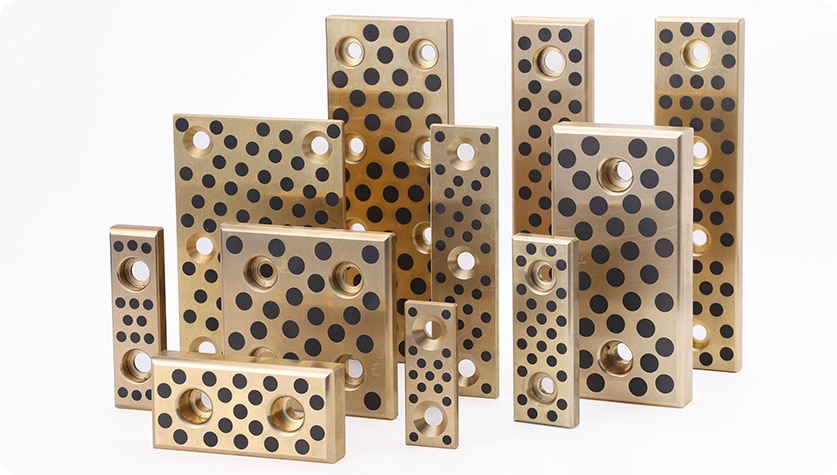

概要 - なぜ グラファイトブロンズプレート 長期の潤滑に使用されます

グラファイトブロンズプレートは、耐荷重性のあるブロンズマトリックスと分散した固体潤滑剤（グラファイト）を組み合わせて、自己潤滑性の滑り面を作成します。プレス、成形機、大型コンベア、クレーンなどの高負荷産業機械において、これらのプレートは、オイルの循環が困難または断続的な場所での摩擦と摩耗を軽減します。この設計により、境界潤滑および混合潤滑体制下で持続的な潤滑が実現され、再潤滑のためのダウンタイムが短縮され、オイルに依存するベアリングにすぐにダメージを与える衝撃や瞬間的な空運転に耐えることができます。

グラファイトブロンズプレート内の潤滑機構

長期的な潤滑挙動は、2 つの連携メカニズムから生じます。まず、グラファイトは固体潤滑剤として機能します。グラファイトの層状結晶構造は容易にせん断され、接触界面に低せん断膜を形成します。第二に、ブロンズ母材が荷重を支え、寸法安定性をもたらします。これは、磨耗した部位で新しいグラファイトを露出させるか、負荷がかかった状態で表面へのグラファイト粒子の微視的な移動を可能にするリザーバーとして機能します。この組み合わせにより、液体潤滑剤が存在しない場合や断続的な場合でも、低い摩擦係数が維持されます。

耐用年数にわたって潤滑を維持する方法

• 埋め込まれたグラファイトは、スライド中にスミア膜を形成します。表面が摩耗するにつれて、新しいグラファイトが徐々に露出します。
• グラファイト粒子は凝着摩耗を軽減し、ドライスタート時や潤滑剤損失時の焼き付きのリスクを軽減します。
• 適度な温度下では、ブロンズは接触ゾーンから熱伝導を提供し、グラファイトフィルムを保護します。

製造上のバリエーションとそれが長期的なパフォーマンスに与える影響

グラファイトブロンズプレートは、穴あけおよびプラグを施したグラファイトインサート、インレー鋳造、粉末冶金（グラファイト含有物を含む焼結ブロンズ）、または拡散接合など、さまざまな方法で製造されます。製造方法は、黒鉛の粒径/形状、体積分率、分布の均一性、青銅との結合強度を制御します。これらの要因によって、固体潤滑剤がどの程度安定して摺動界面に供給されるか、またプレートが柱状荷重や疲労にどのように耐えられるかが決まります。

製造上の考慮事項

• インレー/ドリルプラグ法はポケットにグラファイトを集中させます。局所的な潤滑には適していますが、応力集中を避けるために適切に設計された間隔が必要です。
• 粉末冶金により、グラファイトが均一に分布し、表面に安定した均一な潤滑が得られます。
• 表面仕上げ（機械加工、ホーニング）と後熱処理は、グラファイト露出率と耐疲労性に影響します。

高負荷アプリケーションにおけるパフォーマンス上の利点

グラファイトブロンズプレートは、高圧や衝撃荷重下で使用される場合、または再潤滑が高価または不可能な場合に、プレーンブロンズまたはポリマーベアリングと比較して、いくつかの測定可能な利点をもたらします。境界条件で低摩擦を維持し、摩耗や焼き付きのリスクを軽減し、メンテナンス間隔を長くすることができ、グリースが劣化する可能性がある高温でも確実に機能します。

潤滑寿命を左右する設計パラメータ

グラファイトブロンズプレートを選択または設計する際に指定する重要なパラメータには、グラファイト体積分率、グラファイト粒子のサイズと形状、プレートの厚さ、ブロンズ合金のグレード、表面硬度、油溝の有無などがあります。これらのパラメータは、接触面でグラファイトが補充される速度、プレートの荷重分散能力、および繰り返し荷重下でのエッジ亀裂や疲労に対する耐性を決定します。

エンジニア向け選考チェックリスト

• アプリケーションの許容面圧 (MPa) と目標 PV (圧力 × 速度) 制限を指定します。
• 継続的な均一な潤滑が必要か、それとも目標を絞った補充が必要かに応じて、均質グラファイトかポケットグラファイトかを決定します。
• 耐食性のニーズを定義します。環境に基づいて錫青銅またはアルミニウム青銅のマトリックスを選択します。
• 均一な接触を確保し、局所的な過負荷を回避するために、表面仕上げの公差と平面度の値を含めます。

インストールとメンテナンスのベスト プラクティス

適切に取り付けると潤滑寿命が長くなります。プレートは、曲がらないように、ファスナーと互換性のある裏材またはサポートに正しいトルクをかけて平らに取り付ける必要があります。シーリング戦略 (大きな汚染物質を排除するため) と補足的な潤滑 (実際にはグリースを時々補充する) により、耐用年数が延びます。計画的な検査では、摩耗の深さ、表面組織の変化、およびグラファイト含有物の周囲のブロンズ疲労の兆候に焦点を当てる必要があります。

点検および整備チェックリスト

• 摩耗深さを測定: 交換しきい値を設定します (たとえば、プレートの厚さに応じて 0.5 ～ 1.0 mm)。
• 整備間隔ごとにファスナーのトルクとバッキングプレートの状態を確認してください。
• 異常な接触状態を示す局所的な過熱、グレージング、またはグラファイト フィルムの損失を検査します。
• 稼働時間とデューティサイクルを記録して、残りの潤滑寿命を予測します。

性能の限界と一般的な仕様

グラファイトブロンズプレートは堅牢ですが、無制限ではありません。許容面圧、摺動速度、使用温度をご指定下さい。一般的なメーカーのガイダンスには、合金と設計に応じて数十から数百 MPa の範囲の最大表面圧力、グラファイトの補充速度に関連する PV 制限、グラファイトが安定した状態を保つ最大連続温度が含まれます。これらを、意図したデューティ サイクルのサプライヤーのテスト データで確認してください。

一般的な障害モードと修正措置

故障は予測可能なカテゴリに分類されます: 過度の摩耗 (材料の平坦な損失)、グラファイトポケットでの局所的な破壊または層間剥離、腐食によるマトリックスの弱化、およびグラファイトの転写を妨げる過熱/グレージング。是正措置には、サポートの剛性の向上、グラファイト含有量の増加または分布の変更、補助潤滑のための油溝の追加、耐食性を向上させるための合金マトリックスの切り替え、または動作速度/負荷の低下が含まれます。

クイックトラブルシューティングガイド

• 始動時に焼き付きや高摩擦が発生した場合は、表面の平坦度を確認し、ならし運転中に一時的に外部潤滑を追加してください。
• ポケットが欠けたり亀裂が入ったりした場合は、ポケットの間隔を減らすか、均一な分布に切り替えて応力上昇を抑えます。
• 腐食が観察された場合は、より耐食性の高い青銅に変更するか、非滑り面に保護コーティングを施します。

応用例と仕様概要

エンジニアとメンテナンスチームへの最終推奨事項

負荷、速度、環境プロファイルに一致するサプライヤーのテストデータを備えたグラファイトブロンズプレートを指定してください。目的の潤滑で十分な長い滑りゾーンやポケット設計で安定した潤滑を実現するには、均一なグラファイト分布を優先してください。適切な加工、平坦度管理、予測可能な検査間隔を確保します。グラファイトブロンズプレートは、正しい取り付けと状態に基づく検査と組み合わせることで、重負荷の産業機械に信頼性の高い長期的な潤滑効果をもたらします。
