LMFM…L/LMKM…L/LMHM…L ダブルワイドミドルフランジ形直動軸受

ダブルワイドミドルフランジ付き直動軸受は、外筒、内球面、鋼球、保持器で構成されています。大きなラジアル荷重と一定のアキシアル荷重を負荷でき、安定した動作と高速性が特徴で、金型加工、測定器、光学機器などのさまざまな作業環境に適しています。

見積もりを取得

PREV：SCJ隙間調整用アルミスライドユニット（軸溝沿い付属）NEXT：LMFP…L/LMKP…L/LMHP…L ダブルワイドポジションパイロットフランジ形直動軸受

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー LMFM…L/LMKM…L/LMHM…L ダブルワイドミドルフランジ形直動軸受

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

タイプ	取付例	フランジタイプ	長さ
標準フランジ形		LMF	シングル
		LMK	シングル
		LMH	シングル
ダブルワイドフランジタイプ		LMF…L	ダブル
		LMK…L	ダブル
		LMH…L	ダブル
パイロットフランジ形		LMFP	シングル
		LMKP	シングル
		LMHP	シングル
ダブルワイド位置パイロットフランジ形		LMFP…L	ダブル
		LMKP…L	ダブル
		LMHP…L	ダブル
ダブルワイドミドルフランジタイプ		LMFM…L	ダブル
		LMKM…L	ダブル
		LMHM…L	ダブル
フランジ付きストロークベアリング		LBHR LBHRW	シングル
		LBHS LBHSW	シングル
		LBHC LBHCW	シングル

LMF(K)M・・・LGあ(高温用リテーナー)

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。


LMFM···LGあ		LMKM···LGA

公称軸直径メートルメートル	LMFM···LGA	重さ (g)	LMKM···LGA	重さ (g)	主要寸法と公差
					博士		D		L
					mm	公差μm	mm	公差μm	mm	公差μm
6	LMFM6LGA	33.6	LMKM6LGA	27.6	6	0 -10	12	0 -13	35	±300
8	LMFM8LGA	55.6	LMKM8LGA	47.6	8		15		45
10	LMFM10LGA	103	LMKM10LGA	83	10		19		55
12	LMFM12LGA	120.4	LMKM12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	LMKM13LGA	122	13		23		61
16	LMFM16LGA	224	LMKM16LGA	199	16		28		70
20	LMFM20LGA	310	LMKM20LGA	275	20	0 -12	32	0 -19	80
25	LMFM25LGA	664	LMKM25LGA	624	25		40		112	0 -400
30	LMFM30LGA	832	LMKM30LGA	742	30		45		123
35	LMFM35LGA	1,218	LMKM35LGA	1,128	35	0 -15	52	0 -22	135
40	LMFM40LGA	1,860	LMKM40LGA	1,670	40		60		151
50	LMFM50LGA	3,600	LMKM50LGA	3,400	50		80		192
60	LMFM60LGA	4,500	LMKM60LGA	4,060	60	0 -20	90	0 -25	209

主要寸法と公差								偏心量μm	直角度μm	基本定格荷重
フランジ										基本定格荷重
私 mm	Df mm	K mm	t mm	DP mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1,100
25.5	42	32	6	32	4.5	7.5	4.1			813	1,570
27.5	43	34	6	33	4.5	7.5	4.1			813	1,570
32	48	37	6	38	4.5	7.5	4.1			1,230	2,350
36	54	42	8	43	5.5	9	5.1	20	20	1,400	2,740
52	62	50	8	51	5.5	9	5.1			1,560	3.140
56.5	74	58	10	60	6.6	11	6.1			2,490	5,490
62.5	82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
69	96	75	13	78	9	14	8.1			3,430	8,040
89.5	116	92	13	98	9	14	8.1			6,080	15,900
95.5	134	106	18	112	11	17	11.1	30	30	7,550	20,000

LMHM・・・LUU（樹脂リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。

公称軸直径 mm	LMHM··ルー	重さ (g)	主要寸法と公差
			博士		D		L
			mm	公差μm	mm	公差μm	mm	公差μm
6	LMHM6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHM8LUU	47	8		15	0 -13	45
10	LMHM10LUU	90	10		19	0 -16	55
12	LMHM12LUU	102	12		21		57	0 -300
13	LMHM13LUU	123	13		23		61
16	LMHM16LUU	182	16		28		70
20	LMHM20LUU	247	20	0 -12	32	0 -19	80
25	LMHM25LUU	525	25		40		112	0 -400
30	LMHM30LUU	645	30		45		123
35	LMHM35LUU	950	35	0 -15	52	0 -22	135
40	LMHM40LUU	1,450	40	0 -15	60	0 -22	151
50	LMHM50LUU	3,437	50		80		192

主要寸法と公差									偏心μ m	直角度μ m	基本定格荷重
フランジ											基本定格荷重
私 mm	Df mm	W mm	t mm	A mm	F mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1.560	3,140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

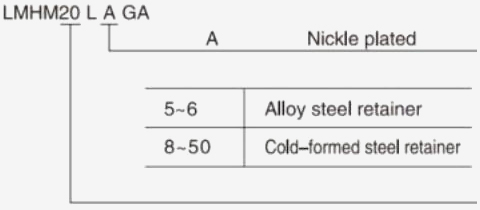

LMHM・・・LGA（耐熱リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。


LMHM···LGA

公称軸直径 mm	LMHM···LGA	重さ (g)	主要寸法と公差
			博士		D		L
			mm	公差μm	mm	公差μm	mm	公差μm
6	LMHM6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHM8LGA	51.6	8		15	0 -13	45
10	LMHM10LGA	95	10		19	0 -16	55
12	LMHM12LGA	112.4	12		21		57	0 -300
13	LMHM13LGA	137	13		23		61
16	LMHM16LGA	216	16		28		70
20	LMHM20LGA	297	20	0 -12	32	0 -19	80
25	LMHM25LGA	649	25		40		112	0 -400
30	LMHM30LGA	797	30		45		123
35	LMHM35LGA	1,148	35	0 -15	52	0 -22	135
40	LMHM40LGA	1,740	40		60	0 -22	151
50	LMHM50LGA	3,437	50		80		192

主要寸法と公差									偏心量μm	直角度μm	基本定格荷重
フランジ											基本定格荷重
私 mm	Df mm	W mm	t mm	A mm	F mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1,100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1,570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1,570
32	48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
36	54	38	8	36	24	5.5	9	5.1	20	20	1,400	2,740
52	62	46	8	40	32	5.5	9	5.1			1,560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2,490	5,490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
69	96	66	13	64	45	9	14	8.1			3,430	8,040
89.5	116	86	13	80	56	9	14	8.1			6,080	15,900

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
