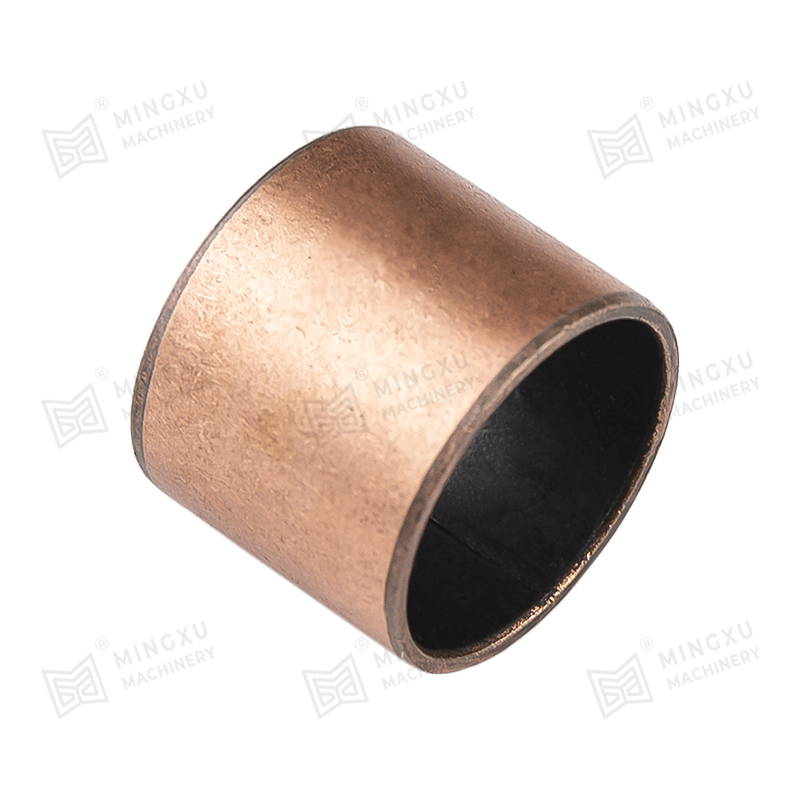

MXB-DU オイルレスベアリング SF-1 ブッシュ耐高温性

MXB-DUオイルレスベアリング（別名SF-1ブッシュ）は、鋼板をベースに焼結球状青銅粉末を中間に、表面にポリテトラフルオロエチレン（PTFE）と繊維の混合物を圧延した滑り軸受です。。

特徴：

1. PTFEと繊維の混合物は0.01〜0.03mmで、良好な転写膜を形成して研削シャフトを保護し、ベアリングの自己潤滑性能を提供します。

2.銅粉層は0.20〜0.30mmで、耐荷重性と耐摩耗性に優れています。熱伝導率が良いため、軸受の動作中に発生した熱を速やかに伝達します。複合材料が銅粉ボールの隙間に浸透し、接合強度が向上します。

3. 低炭素鋼は優れた耐荷重性能と熱伝達を提供します。製品は、印刷機、エレベーター、繊維機械、タバコ機械、フィットネス機器、油圧トラック、マイクロモーター、電磁弁、自動車、オートバイなどのさまざまな機械の摺動部分に広く使用されています。

見積もりを取得

PREV：MXB-DUF 無給油フランジ複合軸受 NEXT：No next article

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー DU オイルレスベアリング SF-1 ブッシュ耐高温性

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

単位：mm

I.D.アフター修理済み	D		シャフト径		ハウジングボアH7	ウォール厚さ	f1	f2	L 0d≦Φ30 L-0.3 -0.40 d>Φ30 L-0.4
I.D.アフター修理済み	D		シャフト径		ハウジングボアH7	ウォール厚さ	f1	f2	6	8	10	12	15	20	25	30	40	50	60	70	80	90	100	115
5.990 6055	8	0.055 0.025	6	-0013 -0.028	8 0.015				•	•	•
7.990 8.055	10	0.055 0.025	8	-0.013 -0.028	10 0.015				•	•	•	•	•
9.990 10.058	12	0.065 0.030	10	-0016 -0.034	12 0.018					•	•	•	•
11.990 12.058	14	0.065 0.030	12	-0.016 -0.034	14 0.018	0.980	0.6	0.3		•	•	•	•	•	•
13.990 14.058	16	0.065 0.030	14	-0.016 -0.034	16 0.018	1.005	0.6	0.3			•	•	•	•	•
14.990 15.058	17	0.065 0.030	15	-0.016 -0.034	17 0.018						•	•	•	•	•
15.990 16.058	18	0.065 0.030	16	-0.016 -0.034	18 0.018						•	•	•	•	•
16.990 17.061	19	0.075 0.035	17	-0.016 -0.034	19 0.021						•	•		•
17.990 18.061	20	0.075 0.035	18	-0.016 -0.034	20 0.021						•	•	•	•	•
19.990 20.071	23	0.075 0.035	20	-0.020 -0.041	23 0.021						•	•	•	•	•	•
21.990 22.071	25	0.075 0.035	22	-0.020 -0.041	25 0021	1.475	0.6	0.4				•	•	•	•	•
23.990 24.071	27	0.075 0 035	24	-0.020 -0 041	27 0.021	1.505	0.6	0.4					•	•	•	•
24.990 25.071	28	0.075 0.035	25	-0.020 -0 041	28 0-021								•	•	•	•	•
27.990 28.085	32	0.085 0.045	28	-0.020 -0.041	32 0 025								•	•	•	•	•
29.990 30.065	34	0.085 0.045	30	-0.020 -0.041	34 0 025							•	•	•	•	•	•
31.990 32.065	36	0.085 0.045	32	-0.025 -0.050	36 0-025	1.970	1.2	0.4						•		•	•
34 990 35.065	39	0.085 0.045	35	-0.025 -0.050	39 0025	2.005	1.2	0.4						•	•	•	•	•
37.990 38.065	42	0.085 0.045	38	-0.025 -0.050	42 0.025											•	•
39.990 40.066	44	0.085 0.045	40	-0.025 -0.050	44 0.025									•	•	•	•	•
44 990 45.105	50	0.085 0.045	45	-0.025 -0.050	50 0.025									•	•	•	•	•
49.990 50.110	55	0.100 0.055	50	-0.030 -0 060	55 0030									•		•	•	•	•
54.990 55.110	60	0.100 0.055	55	-0.030 -0.060	60 0030											•	•	•	•
59.990 60.110	65	0.100 0.055	60	-0.030 -0.060	65 0030	2.460 2.505	1.8	0.6								•	•	•	•	•
64.990 65.110	70	0.100 0 055	65	-0.030 -0.060	70 0.030											•	•	•	•	•
69.990 70 110	75	0.100 0.055	70	-0030 -0 060	75 0.030												•	•	•	•	•
74.990 75.110	80	0.100 0 055	75	-0.030 -0.060	80 0.030												•	•	•	•	•
80.020 80.155	85	0.120 0.070	80	-0.035	85 0.030												•	•	•	•	•	•	•
85.020 85.155	90	0.120 0.070	85	-0.035	90 0.035														•		•		•
90.020 90.155	95	0.120 0.070	90	-0.005	95 0.035													•	•		•		•
95.020 95.1SS	100	0.120 0070	95	-0.035	100 0.035	2.440 2.490	1.8	0.6										•	•		•	•	•
100.020 100.155	105	0.120 0.070	100	-0.035	105 0035													•	•		•			•
105.020 105.155	110	0.120 0.070	100	-0.035	110 0035														•		•	•		•
110.020 110.155	115	0.120 0.070	110	-0.035	115 0035														•		•	•		•
120.070 120.210	125	0.170 0.100	120	-0.040	125 0035														•		•	•	•
125.070 125.210	130	0170 0.100	125	-0.040	130 0.040														•				•	•
130.070 130.210	135	0.170 0.100	130	-0.040	135 0.040														•		•	•	•
140.070 140 210	145	0.170 0.100	140	-0.040	145 0.040	2.415 2.465	1.8	0.6											•		•	•	•
150.070 150.210	155	0.170 0.100	150	-0.040	155 0.040														•		•	•	•
160.070 160.210	165	0.170 0.100	160	-0.040	165 0.040														•		•		•	•
180.070 180.216	185	0.210 0.130	180	-0.046	185 0.046																•		•

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
