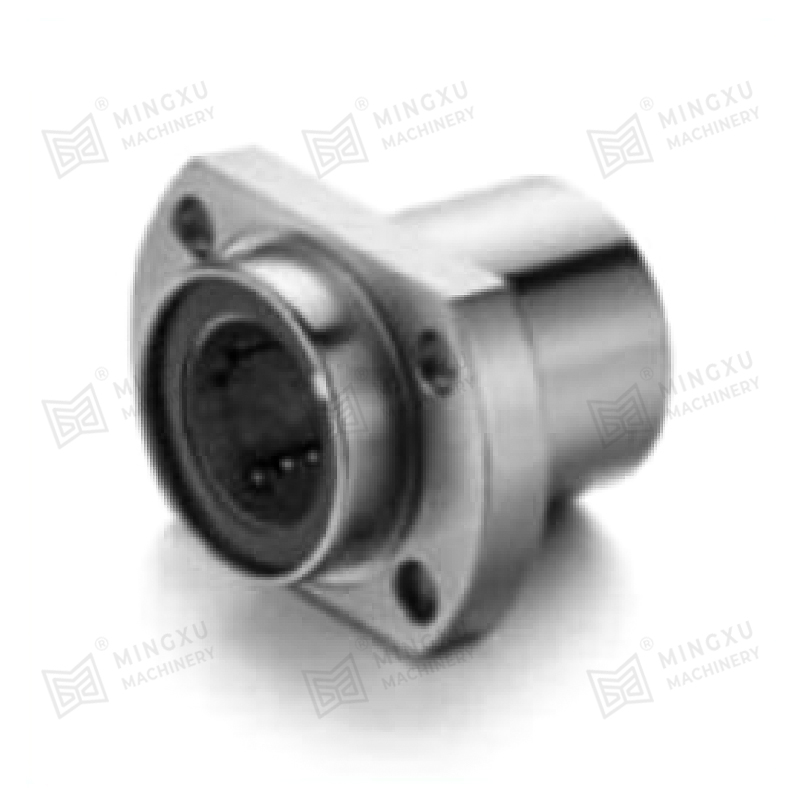

LMFP/LMKP/LMHP パイロットフランジ付き直動軸受

パイロットフランジ付き直動軸受は、滑り車、ころ、針状ころまたは滑り板、外球面、フランジで構成されています。軸受内部に一定の圧力角と接触角があり、大きなアキシアル荷重に耐えることができ、剛性が高く回転精度が高いのが特徴です。また、フランジを介して工作機械や装置に固定することもできます。工作機械や鉄道輸送など、大きなアキシアル荷重に耐え、高い回転精度が要求される用途に最適です。

見積もりを取得

PREV：LMFP…L/LMKP…L/LMHP…L ダブルワイドポジションパイロットフランジ形直動軸受 NEXT：LMF…L/LMK…L/LMH…L ダブルワイドフランジ形直動軸受

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー LMFP/LMKP/LMHP パイロットフランジ付き直動軸受

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

タイプ	取付例	フランジタイプ	長さ
標準フランジ形		LMF	シングル
		LMK	シングル
		LMH	シングル
ダブルワイドフランジタイプ		LMF…L	ダブル
		LMK…L	ダブル
		LMH…L	ダブル
パイロットフランジ形		LMFP	シングル
		LMKP	シングル
		LMHP	シングル
ダブルワイド位置パイロットフランジ形		LMFP…L	ダブル
		LMKP…L	ダブル
		LMHP…L	ダブル
ダブルワイドミドルフランジタイプ		LMFM…L	ダブル
		LMKM…L	ダブル
		LMHM…L	ダブル
フランジ付きストロークベアリング		LBHR LBHRW	シングル
		LBHS LBHSW	シングル
		LBHC LBHCW	シングル

LMF(K)P・・・UU（樹脂リテーナー）

このタイプはアジアで広く使用されているメートル寸法シリーズであり、
他の国。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。


LMFP・・・UU	LMKP・・・UU

公称軸直径 mm	LMFP・・・UU	重さ (9)	LMKP・・・UU	重さ (g)	主要寸法と公差
					博士		D		L
					mm	公差μm	mm	公差μm	mm	公差μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	LMKP40UU	880	40		60		80
50	LMFP50UU	2,200	LMKP50UU	2,000	50		80		100
60	LMFP60UU	3,000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

主要寸法と公差								偏心量μm	直角度μm	基本定格荷重
フランジ										基本定格荷重
私 mm	Df mm	K mm	t mm	DP mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMF(K)P・・・Gあ（耐高温リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。


LMFP....Gあ		LMKP···GA

公称軸直径 mm	LMFP....GA	重さ (g)	LMKP···GA	重さ (g)	主要寸法と公差
					博士		D		L
					mm	公差μm	mm	公差μm	mm	公差μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1,025	40		60		80
50	LMFP50GA	2,200	LMKP50GA	2,000	50		80		100
60	LMFP60GA	3,000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

主要寸法と公差								偏心量μm	直角度μm	基本定格荷重
フランジ										基本定格荷重
私 mm	Df mm	K mm	t mm	DP mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMHP・・・UU（樹脂リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。

公称軸直径 mm	LMHP···UU	重さ (g)	主要寸法と公差
			博士		D		L
			mm	公差μm	mm	公差μm	mm	公差μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

主要寸法と公差									偏心量μm	直角度μm	基本定格荷重
フランジ											基本定格荷重
私 mm	Df mm	W mm	t mm	A mm	F mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

LMHP ··· GA（耐熱リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。


LMHP ··· GA

公称軸直径 mm	LMHP···GA	重さ (g)	主要寸法と公差
			博士		D		L
			mm	公差μm	mm	公差μm	mm	公差μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	LMHP50GA	2,037	50		80		100

主要寸法と公差									偏心量μm	直角度 μm	基本定格荷重
フランジ											基本定格荷重
私 mm	Df mm	W mm	t mm	A mm	F mm	× mm	Y mm	Z mm			動的 CN	静的 CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
