Zhijiang Mingxuの特許技術の分析：真鍮成分とグラファイト銅のブッシング/銅板処理用の柔軟な制約システム（特許番号：ZL 2024 2 1048608.7）

I.技術的な背景と共同イノベーションの価値

自己潤滑ベアリングとグラファイト銅のブッシングのコアサプライヤとして、Zhejiang Mingxuは、真鍮コンポーネント処理備品の特許技術を銅ベースの製品ラインに拡張し、2つの主要な業界の問題点に対処しました。

l グラファイト銅ブッシング表面保護：従来のクランプ方法は、グラファイト層の損傷（損傷率> 15％）を引き起こし、自己潤滑性能に影響します（摩擦係数の変動> 30％）。

l 薄い銅板処理変形：厚さ≤1mmの銅板は、ラジエーター成分のアセンブリ精度に影響を与える、0.1 mm> 0.1 mm> 0.1 mm（GB/T 1184標準）を示す。

ii。コアテクノロジー分析と共同製品アプリケーション

1。グラファイト銅ブッシング処理：自己潤滑層保護技術

1.1勾配圧力柔軟なクランプ

複合ゴムインターフェイステクノロジーの移行：

l 特許取得済みのゴム保護パッド（海岸硬度60±2）は、銅のブッシングプレス金型で使用され、接触圧力を28 MPaから8 MPaに減らし、グラファイト層の損傷率を2％に下げます（SEM顕微鏡観察）。

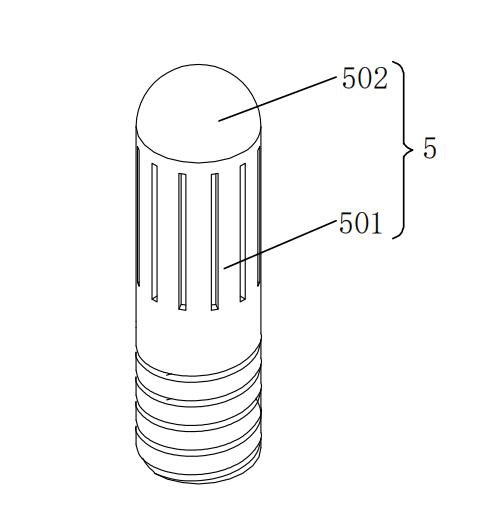

l ガイドシャフト（501）を介した精度の位置決めと組み合わせて、内側のボア同心性は0.01 mm以下（ISO 1101標準）に維持され、均一な潤滑剤分布が確保されます。

1.2振動抑制とマイクロダメージ制御

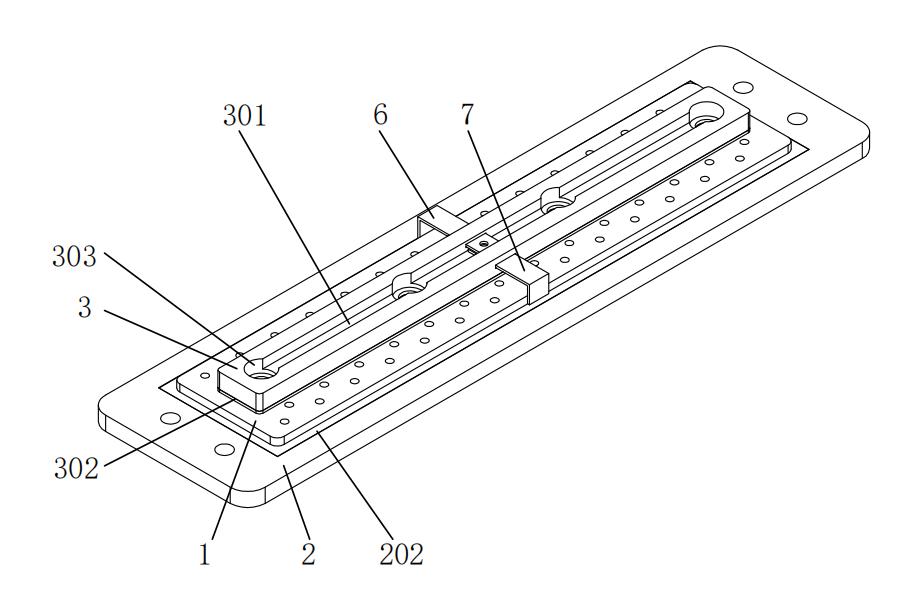

動的安定化技術とサイドプルプレートとの統合（6/7）：

l 銅ブッシングローリングプロセス中に200±10 nの横方向のプリロード力が適用され、処理振動加速度を0.5 g未満に保ちます（ISO 10816-3）。

l 表面粗さRA値は0.4μm（従来のプロセスRA =1.6μm）で安定し、ベアリング寿命を8,000時間（風力発電業界でフィールドテスト）に拡大します。

2。高精度の銅板処理：反形成防止トポロジの最適化

2.1多向けの柔軟な制約システム

弾性インターフェイスとのバランスの取れた圧力：

l ゴム保護パッドは銅板スタンピング金型に移され、接触圧力の均一性が85％増加します（圧力感受性フィルムでテストされます）。

l 厚さ0.5 mmの銅板の場合、平坦性誤差は0.02 mm/300 mm以下で、5GベースステーションヒートシンクのAAUコンポーネント標準を満たしています。

2.2迅速なモデル変更システムの統合

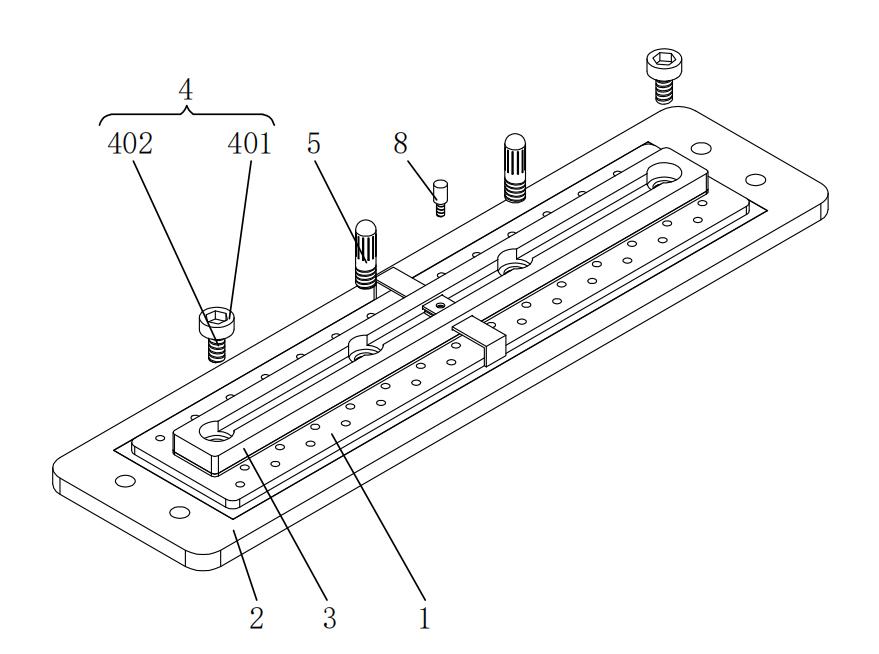

ロックボルトに基づくモジュラー設計（4）：

l 銅板型モデルの変化時間は45分から3分に短縮され、300〜1200 mmの間のプレート幅が切り替わることに対応します。

l 位置決めの精度は±0.05 mm（VDI 3345標準）で、降伏率は99.5％に増加します。

iii。キーパフォーマンスの比較と実際のテストデータ

IV。典型的なアプリケーションケース

4.1風力タービンピッチベアリング用のグラファイト銅製ブッシング

柔軟なクランプ振動抑制ソリューションの採用：

l DNV GL認証に合格し、-30°Cで0.08-0.12の摩擦係数を維持しました（ASTM D3702）。

l 1000時間の塩スプレー試験後の腐食はなく（ISO 9227）、国内の5 MW沖合風タービンのために大量生産されています。

4.2新しいエネルギー車用のバッテリー熱散逸銅板

多方向圧力バランシングテクノロジーの適用：

l 平坦性≤0.05mm/500 mm（CATLのエンタープライズ標準CTP3.0）。

l 熱伝導率は385 w/（m・k）±3％で安定し、800 Vの高電圧高速充電システムの熱散逸要件をサポートします。

V.テクノロジーの拡張と産業価値

この特許取得済みのテクノロジーマトリックスのクロスプロダクトラインアプリケーションは、Zhejiang Mingxuの3つの大きなブレークスルーをマークします。

l 材料インターフェイスエンジニアリング：柔軟な制約技術は、銅ベースの材料（グラファイト層/コーティング）の機能的な表面を保護します。

l 精密製造システム：真鍮成分（±0.01 mm）の位置決め精度を銅のブッシング/銅板の大量生産に導入します。

l グリーン生産効率：モデルの変化時間を93％減らし、エネルギー消費量を28％削減します（ISO 50001認定データ）。

詳細については、Mingxu Machineryに連絡して、完全な特許レポートを入手してください。 お問い合わせ@mingxubearing.com .
