干渉適合の巧妙な計算：銅板のブッシングの寿命を延ばす秘secret

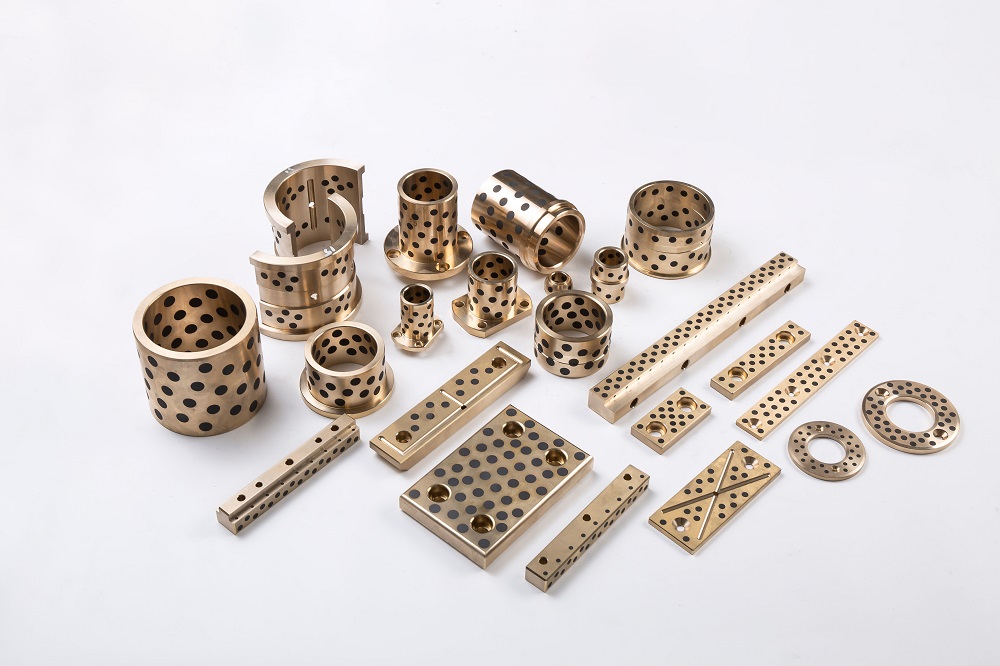

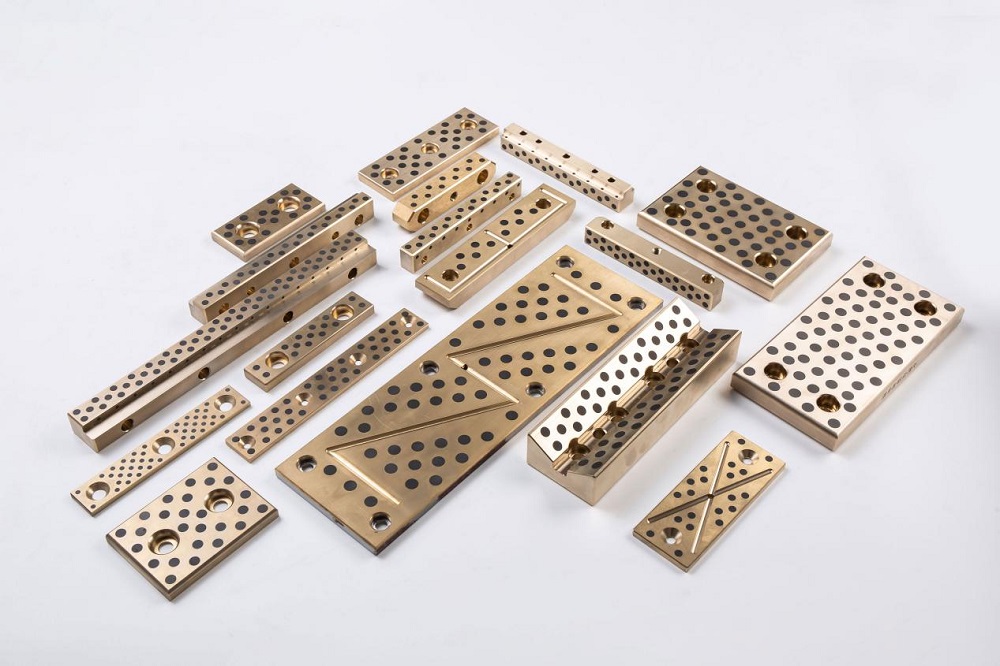

機械装置の精密伝達では、 銅板ブッシング 極めて重要な役割を果たします。彼らは動きを導くだけでなく、負荷を送信します。しかし、それらはしばしば、ゆるさや変形によって引き起こされる深刻な摩耗や過度の緊張に起因する亀裂によって、機器の「短命の成分」になります。この問題はどのように解決できますか？科学的に干渉適合を計算して制御することは、銅板ブッシングのサービス寿命を拡張するためのコア方法です。

I.寿命殺人者：不適切な干渉フィットのダブルトラップ

銅のブッシングの故障は、しばしば干渉フィットの不均衡に起因します。

1。干渉の適合が不十分です（ゆるすぎます）

• 症状： ブッシングとベースホールの間にマイクロスライドが発生します。
• 結果： マイクロスライディング摩耗は急速に加速し、交配面を損傷する摩耗の破片を生成します。これは最終的に、ブッシングのゆるみ、異常なノイズ、不正確な位置付け、寿命の大幅な減少につながります。

2。過度の干渉フィット（きつすぎる）

• 症状： アセンブリは困難になり、ブッシングは巨大な放射状圧縮応力にさらされます。

• 結果：

  • 銅のブッシングは、プラスチックの変形または押しつぶしや亀裂さえあります。
  • 過度のアセンブリストレス自体が疲労亀裂の源になります。
  • 内側の穴の過度の収縮は、摩擦を悪化させ、シャフトで摩耗します。
  • 交互の負荷の下では、ストレス集中領域が疲労障害を促進します。

結論： 寿命を延ばすための鍵は、「ゴールデン干渉適合範囲」を見つけることにあります。これは、破壊的な高応力を生成することなくマイクロスライド摩耗を排除するのに十分な結合力を提供するものです。

ii。 「黄金の範囲」を見つける：5段階の科学計算方法

ステップ1：「敵」 - ワークロード分析を特定します

• タスクを明確にする：ブッシングが抵抗する必要がある最大トルクと、耐える軸方向または放射状の力の大きさを決定します。
• 環境を検討してください。強い振動か衝撃か衝撃があるかを評価し、動作温度範囲を決定します（温度は膨張に影響します）。
• 負荷の性質を理解する：負荷が安定した静的荷重であるか、繰り返し疲労荷重であるかを判断します。動的荷重には、より大きな安全マージンが必要です。

ステップ2：「最小防御線」を計算 - 最小必要な連絡先圧（P_MIN）

• 客観的： 作業荷重の下でブッシングとベースホールの間に相対的な滑りが絶対にないことを確認してください（マイクロスライド摩耗を排除します）。
• コアフォーミュラ（トルク透過T用）：

p_min =μ×（π×d²×l / 2）×t×s_f

どこ：

• T =最大作業トルク（n・mm）

• S_F =安全係数（通常1.5〜3.0;振動と衝撃のために高い）

• μ=銅ブッシングと鋼/鉄のベースの間の静的摩擦係数（典型的な0.1〜0.2）

• d =フィット直径（名目、mm）

• L =フィット長（mm）

• 外部負荷がなくても、マイクロスライドを防ぐために5〜15 MPaの基本圧力を維持する必要があります。

ステップ3：「安全レッドライン」を定義します - 最大許容接点圧力（P_MAX）

• 客観的： 銅のブッシングが収量の変形や粉砕の故障を受けないことを確認してください。
• 単純化された計算：

p_max≈s_y×σ_yield

どこ：

• S_Y =収量安全係数（1.2–1.5）

• σ_yield=銅ブッシング材料の降伏強度

• 厚壁のシリンダー理論を使用した正確な計算：

p_max = 3×σ_yield×[1 - （d_i / d）^4]

どこ：

• D_I =銅ブッシングの内径（mm）

• D =ブッシング/ベースホールの直径の外径（フィット直径、mm）

• 重要： ベース（鋳鉄、アルミニウムなど）の穴の壁の応力が許容限界を超えているかどうかを確認してください。

ステップ4：「圧力メトリック」を変換 - 理論的干渉適合範囲（Δ_min_th、Δ_max_th）

• 客観的： 圧力要件を特定の直径干渉適合値に変換します。
• コアフォーミュラ：

Δ= p×d×（k_cu k_h）

どこ：

• k_cu =（e_cu /（do_cu² - d²））×[do_cu²d²ν_cu]（銅ブッシングのパラメーター）

• k_h =（e_h /（d² - di_h²））×[d²di_h² - ν_h]（ベースのパラメーター）

• E_CU、E_H =銅とベースの弾性率（銅〜110 GPA、スチール〜210 GPA）

• ν_cu、ν_h=ポアソンの比率（銅〜0.34、鋼〜0.3）

• do_cu =銅ブッシングの外径（= d）

• di_h =ベースホールの内径（固体ベースの場合0）

• Δ_min_thを取得するには、p_minを置き換えます

• Δ_max_thを取得するには、p_max_allowable / s_yを置き換えます

ステップ5：「実世界の損失」を修正 - 設計干渉フィット範囲（Δ_min_design、Δ_max_design）

• 表面の粗さ： 表面のピークは、プレスフィッティング中に平らになり、干渉フィットの一部を消費します。

Δ_eff≈Δ_design - 0.8×（rz_cu rz_h）

• RZ_CU、RZ_H =ブッシングとベースホール（μm）の表面不規則性の10点高さ。

• 温度差アセンブリ（シュリンク/拡張フィッティング）は、平坦化の損失を回避します。

• 修正された設計値：

  • Δ_min_design=Δ_min_thΔ_loss（実際の効果≥Δ_min_thを保証）
  • Δ_max_design=Δ_max_thΔ_loss（ただし、p≤p_max_allowableを確認）

• 温度補償：熱膨張/収縮によって引き起こされるΔδを計算して、

  • Δ_eff_working> 0（ゆるみなし）
  • 対応する圧力≤p_max_allowable（亀裂なし）

iii。寿命を最大化するための実用的なヒント

1。平均の教義

• 最適な設計干渉適合は通常、Δ_Max_Designの60〜75％にあり、ストレスの制限を避けながら安全マージンを提供します。

2。許容範囲 - 精度のライフライン

• 厳密な許容範囲を通じて設計値を達成します（一般的な適合度グレード：H7/S6、H7/U6）。

3。表面仕上げ

• ブッシングとベースホールの両方で粗さ（RA≤1.6μm）を減らして、プレスフィッティング損失を最小限に抑え、ストレスの均一性を改善します。

4。アセンブリメソッド

• プレスフィッティング： 正確なガイダンス、均一な圧力、潤滑剤（例：モリブデンジスルフィドペースト）、および制御されたプレス速度が必要です。

• 温度差アセンブリ（推奨）：

  • 収縮フィッティング：ベースホールを加熱します。
  • 膨張フィッティング：銅のブッシング（液体窒素など）を冷却します。
  • 利点：均一なストレス、最小限のアセンブリダメージ、理論的干渉適合の正確な実現。

5。ブッシングの強化

• マテリアルアップグレード： 高強度の耐摩耗性銅合金を使用します（例：アルミニウム青銅QA110-4-4、スズブロンズQSN7-0.2）。

• 構造最適化：

  • より高い負荷をかける容量の壁の厚さを増やします。
  • 局所的なストレス集中を軽減するために、非負荷を負担している領域にストレス緩和スロットを追加します。

6。潤滑とメンテナンス

• ブッシングボアとシャフトの間の連続的かつ効果的な潤滑を確保します。
• 異常なノイズ、温度上昇、または緩みを定期的に検査し、迅速に問題に対処します。

IV。結論：バランスが重要です

銅板ブッシングのサービス寿命を延ばすことは、「よりタイト、より良い」ということではありません。代わりに、バランスを取ります。 ゆるさを防ぐのに十分なタイトですが、物質的なストレス制限を超えるほどタイトではありません 。これには次のことが必要です。

• 5段階の方法を使用した正確な計算
• 粗さ、アセンブリ法、および温度効果を考慮した細かい補正
• 厳格な耐性と表面の品質を備えた綿密な製造
• 最適なアセンブリ、温度差異の優先順位付け
• 最適化された材料の選択と構造設計
• 適切な潤滑と検査による良心的なメンテナンス

極端な動作条件または新しいデザインの場合、 有限要素分析（FEA）シミュレーション また、干渉フィット設計を検証するには、小型バッチの物理寿命テストが不可欠です。理論と練習を組み合わせることで、銅板のブッシングがより長い寿命を達成し、よりスムーズで信頼性の高い機器操作を可能にします。
