LM…L/LME…L ダブルワイド形直動軸受

ダブル幅のリニアモーションベアリングは、長さの利点を生かして、精密工作機械部品、高速繊維機械、食品包装機械、印刷装置、など

見積もりを取得

PREV：No previous article NEXT：No next article

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー LM…L/LME…L ダブルワイド形直動軸受

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

タイプ	説明	材料
		外筒	リテーナー
標準タイプ	密閉型外筒です。	鋼鉄	鋼鉄
			樹脂
調整式	外筒に溝があり、すきま調整が可能なタイプです。	鋼鉄	鋼鉄
			樹脂
オープンタイプ	1 つのボール回路が取り外されて、開口スロットがレールサポートにフィットするようになります。	鋼鉄	鋼鉄
			樹脂
ダブルワイドタイプ	外筒内に保持器が2個入っているタイプで、スライドブッシュにモーメント荷重がかかる場合に有効な構造です。	鋼鉄	鋼鉄
			樹脂
プレスアウターレースタイプ	外枠が迫ってくる。	鋼鉄	樹脂
ストロークベアリング	密閉型外筒です。	鋼鉄	アルミニウム

LM・・・LUU（樹脂リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。

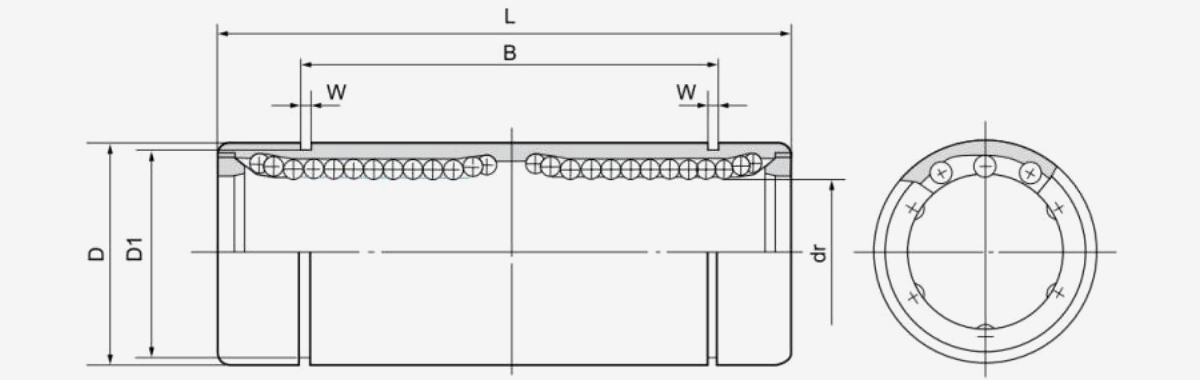

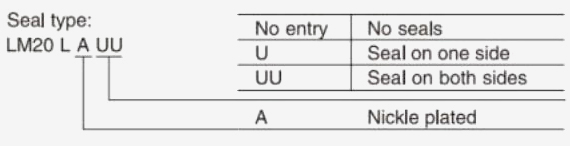

呼びシャフト直径mm	LM....ルー	ボール回路	樹脂リテーナー										偏心量μm	基本定格荷重		重量(g)
			博士		D		L		mm	B	W	D₁		基本定格荷重
			mm	公差μm	mm	公差μm	mm	公差μm	mm	公差μm	mm	mm		ダイナミック CN	静的CoN
3	LM3L	4	3	0 -9	7	0 -11	19	0 -200	—	—	—	—	12	138	210	3
4	LM4L	4	4		8		23		—	0 -200	—	—		176	254	4
5	LM5LUU	4	5		10		28		20.4	0 -200	1.1	9.6		265	412	8.4
6	LM6LUU	4	6	0 -10	12	0 -13	35	0 -300	27	0 -300	1.1	11.5	15	323	530	16
8	LM8LUU	4	8		15	0 -13	45		35		1.1	14.3		431	784	31
10	LM10LUU	4	10		19	0 -16	55		44		1.3	18		588	1,100	62
12	LM12LUU	4	12		21		57		46		1.3	20		813	1,570	80
13	LM13LUU	4	13		23		61		46		1.3	22		813	1,570	90
16	LM16LUU	5	16		28		70		53		1.6	27		1,230	2,350	145
20	LM20LUU	5	20	0 -12	32	0 -19	80		61		1.6	30.5	20	1,400	2,740	180
25	LM25LUU	6	25		40		112	0 -400	82	0 -400	1.85	38		1,560	3,140	440
30	LM30LUU	6	30		45		123		89		1.85	43		2,490	5,490	480
35	LM35LUU	6	35		52	0 -22	135		99		2.1	49	25	2,650	6,270	795
40	LM40LUU	6	40	0 -15	60		151		121		2.1	57		3,430	8,040	1,170
50	LM50LUU	6	50	0 -20	80		192		148		2.6	76.5		6,080	15,900	3,100
60	LM60LUU	6	60		90	0 -25	209		170		3.15	86.5	30	7,550	20,000	3,500
80	LM80LUU	6	80		120	0 -25	265		216		4.15	116	30	11,500	32,000	7,710

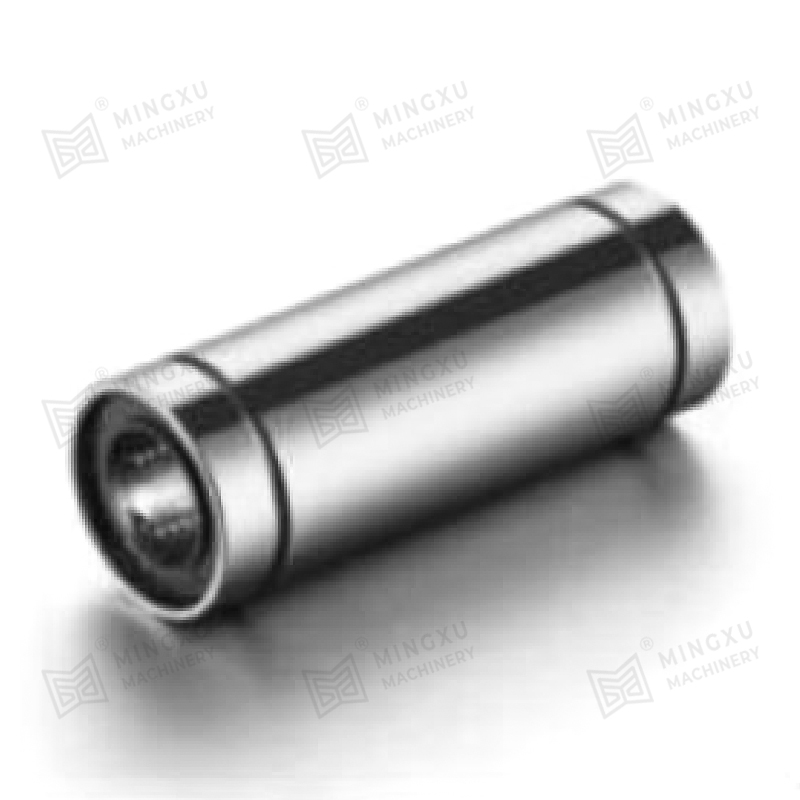

LME・・・LUU（樹脂リテーナー）

このタイプはヨーロッパで一般的に使用されるメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。

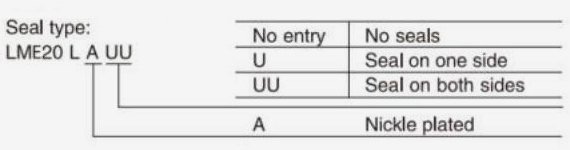

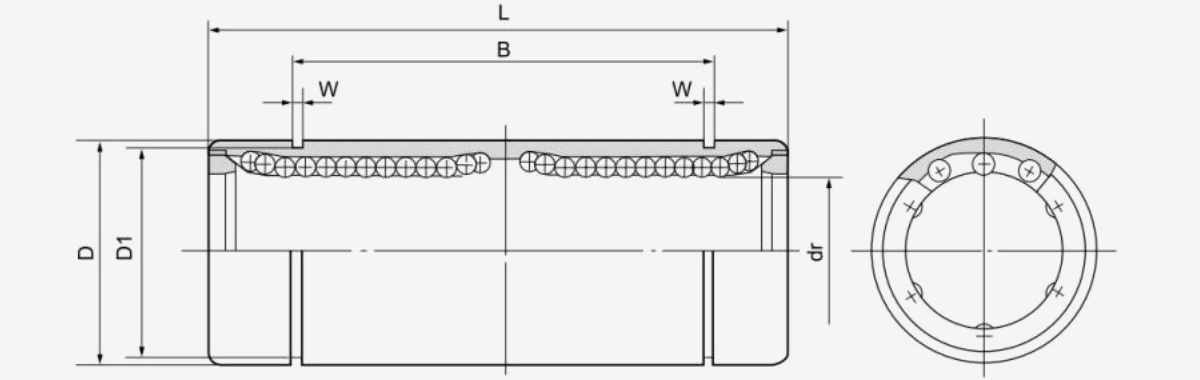

呼び軸径 mm	LME???ルー	ボール回路	主要寸法と公差										偏心量μm	基本定格荷重		重さ (g)
			博士		D		L		B		W	D₁		基本定格荷重
			mm	公差μm	mm	公差μm	mm	公差μm	mm	公差μm	W	D₁		ダイナミックCN	静的CoN
8	LME8LUU	4	8	9 -1	16	0 -9	46	0 - 300	33	0 -300	1.1	15.2	15	421	804	40
12	LME12LUU	4	12	9 -1	22	0 -11	61		45.8		1.3	21		813	1,570	80
16	LME16LUU	5	16	11 -1	26	0 -11	68		49.8		1.3	24.9		921	1,780	115
20	LME20LUU	5	20	11 -1	32	0 -13	80		61		1.6	30.5	17	1,370	2,740	180
25	LME25LUU	6	25	13 -2	40		112	0 -400	82	0 -400	1.85	38		1,570	3,140	430
30	LME30LUU	6	30	13 -2	47		123		1042		1.85	44.5		2,500	5,490	615
40	LME40LUU	6	40	16 -4	62	0 -15	151		1212		2.15	59	20	3,430	8,040	1,400
50	LME50LUU	6	50		75	0 -15	192		1552		2.65	72	20	6,080	15,900	2,320
60	LME60LUU	6	60		90	0 -20	209		170		3.15	86.5	25	7,550	20,000	3,920
80	LME80LUU	6	80	19 -6	120	0 -20	265		216		4.15	116	30	11,500	32,000	7,710

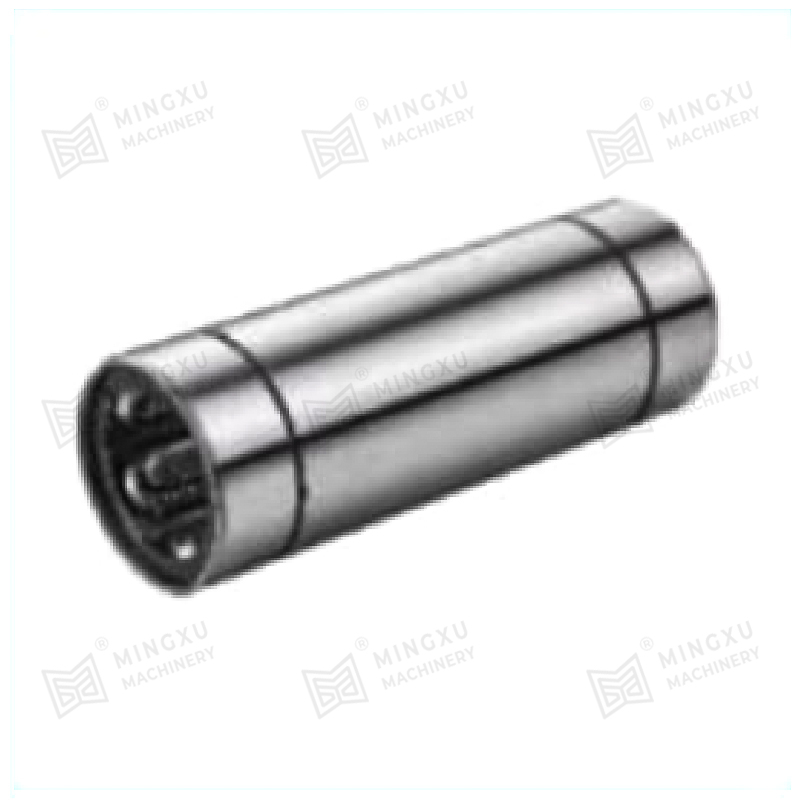

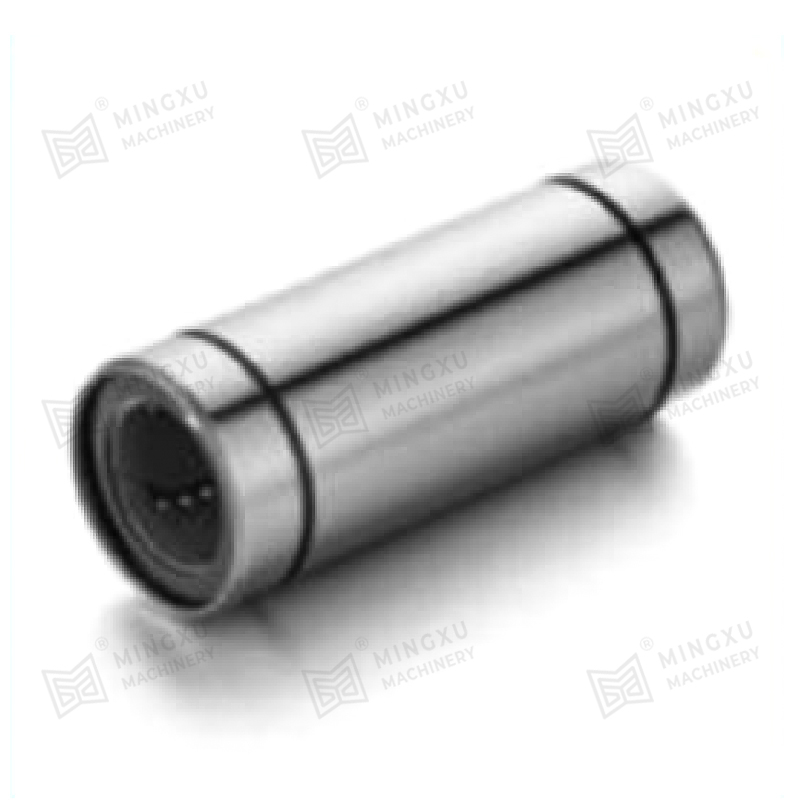

LM・・・LGA（耐熱リテーナー）

このタイプは、アジアおよびその他の国で広く使用されているメートル寸法シリーズです。

全機種、お客様のご要望に応じて防錆機能を持たせたニッケルメッキも可能です。

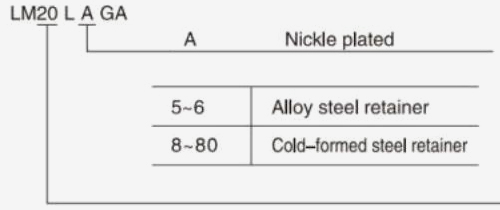

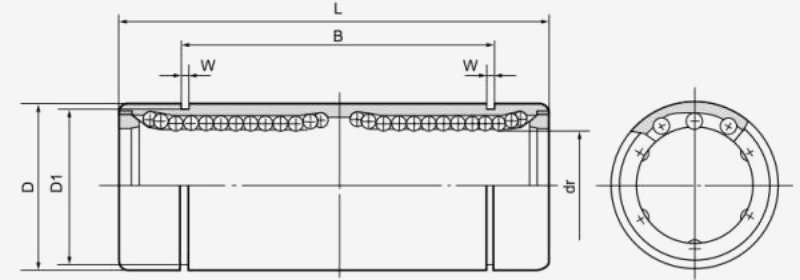

呼び軸径 mm	LM....LGA	ボール回路	主要寸法と公差
			博士		D		L
			mm	公差μm	mm	公差μm	mm	公差μm
5	LM5LGA	4	5	0 -9	10	0 -11	28	0 -200
6	LM6LGA	4	6	0 -10	12	0 -13	35	0 -300
8	LM8LGA	4	8		15	0 -13	45
10	LM10LGA	4	10		19	0 -16	55
12	LM12LGA	4	12		21		57
13	LM13LGA	4	13		23		61
16	LM16LGA	5	16		28		70
20	LM20LGA	5	20	0 -12	32	0 -19	80
25	LM25LGA	6	25		40		112	0 -400
30	LM30LGA	6	30		45		123
35	LM35LGA	6	35	0 -15	52	0 -22	135
40	LM40LGA	6	40		60		151
50	LM50LGA	6	50		80		192
60	LM60LGA	6	60	0 -20	90	0 -25	209
80	LM80LGA	6	80	0 -20	120	0 -25	265

主要寸法と公差				偏心mm	基本定格荷重		重さ (g)
mm	B	W mm	D₁ mm		基本定格荷重
mm	公差μm	W mm	D₁ mm		動的 C N	静的 CoN
20.4	0 -200	1.1	9.6	12	265	412	11.4
27	0 -300	1.1	11.5	15	323	530	18.6
35		1.1	14.3		431	784	35.6
44		1.3	18		588	1,100	67
46		1.3	20		813	1,570	90.4
46		1.3	22		813	1,570	104
53		1-6	27		1,230	2,350	179
61		1.6	30.5	20	1,400	2,740	230
82	0 -400	1.85	38		1,560	3,140	564
89		1.85	43		2,490	5.490	632
99		2.1	49	25	2,650	6,270	993
121		2.1	57		3,430	8,040	1,460
148		2.6	76.5		6,080	15.900	3,100
170		3.15	86.5	30	7,550	20,000	3,500
216		4.15	116	30	11,500	32,000	7,710

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
