ST/ST…Bストロークベアリング、LBUS/LBUWリニアボールブッシュ

ストロークベアリングは、外筒とシャフト間のボール要素の回転運動を利用した直線回転運動機構です。直線運動ベアリングと比較して、回転運動、限定直線運動、複合運動を実行できます。ボールはリテーナ穴内に Z 字型に均等に配置されます。各穴のボールは独立してスムーズに 360 度回転できます。同時に、この製品にはフランジ付きバージョンもあります:LBHR/LBHRW/LBHS/LBHSW/LBHC/LBHCW

見積もりを取得

PREV：LMF…L/LMK…L/LMH…L ダブルワイドフランジ形直動軸受 NEXT：No next article

製品導入
パラメータ
材質の説明
お問い合わせ

製品の特徴

1 禁油条件下でも長時間作業が可能です。

2 良好な耐摩耗性と、低速および重負荷の作業条件に適しています。極めて低いフリクション。

3 往復運動、回転運動など油膜が形成されにくい状況に適しています。断続的な動き。

4 腐食や酸化に強い。

5 メンテナンスフリーで長寿命です。

オイルレスベアリングが選ばれる理由

製造コストの削減

給油装置や給油穴、オイルなどは不要です溝加工により製造コストを大幅に削減できます。

運用コストの削減

潤滑油の使用量を大幅に削減し、設備のメンテナンスを軽減し、不十分なオイル供給によって引き起こされる隠れた危険を回避し、効果的に削減します。運用費用。

設計時間の短縮

オイルフリー設計により製品構造が簡素化され、設計時間を効果的に節約できます。私たちはプロフェッショナルです ODMサプライヤー ST/ST…Bストロークベアリング、LBUS/LBUWリニアボールブッシュ

環境保護に貢献

廃油のリサイクルが不要で環境保護にも効果的です。

応用分野

高温

・鉄鋼工場

・溶解炉

・乾燥設備

・ベーキングオーブン

・ヒートコントローラー

防水

・ダムゲート

・ウォーターポンプ

・流体スイッチ構造

・海洋構造物

・ドック及びシルトマシン設備

化学工業

・化学工場

・電気めっき装置

・排水処理装置

・染色機械

・石油・化学精製装置

エネルギー

・風力

・新エネルギー

船

・デッキクレーン

・アンカー

・ハッチカバー

・ラダーアーム

・昇降機械及び昇降リング装置

自動車製造

・スタンピング金型

・溶接構造

・塗装乾燥ライン

・金属製コンベヤベルト

・工作機械

重工業

・鋼管工場機械

・タイヤ工場・製紙工場

・発電所

・金型射出成形機の接続トグル

建設、採掘、積み込み

・混合機、粉砕機、粉砕機

・建設機械

・鉱山機械

・コンロッドベアリング

橋とリフトレール

・ブリッジベアリング

・梁、橋梁、吊り橋

・原子力関連原子炉

・蒸気発生器

タイプ	取付例	フランジタイプ	長さ
標準フランジ形		LMF	シングル
		LMK	シングル
		LMH	シングル
ダブルワイドフランジタイプ		LMF…L	ダブル
		LMK…L	ダブル
		LMH…L	ダブル
パイロットフランジ形		LMFP	シングル
		LMKP	シングル
		LMHP	シングル
ダブルワイド位置パイロットフランジ形		LMFP…L	ダブル
		LMKP…L	ダブル
		LMHP…L	ダブル
ダブルワイドミドルフランジタイプ		LMFM…L	ダブル
		LMKM…L	ダブル
		LMHM…L	ダブル
フランジ付きストロークベアリング		LBHR LBHRW	シングル
		LBHS LBHSW	シングル
		LBHC LBHCW	シングル

通常タイプ：ST

STストロークベアリングは、外筒とシャフト間のボール要素の回転運動を利用した直線回転運動機構です。

すべてのモデルは、顧客の要求に応じて、防錆機能を備えたニッケルメッキを行うことができます。

モデル	最大脳卒中 mm	番号の行	主要寸法と公差											基本定格荷重		重さ (g)
			博士		D		L		φ mm	T mm	t mm	d mm	r mm	ダイナミック C N	静的CoN
			mm	公差μm	mm	公差μm	mm	公差μm	φ mm	T mm	t mm	d mm	r mm	ダイナミック C N	静的CoN
ST6	20	3	6	22 13	12	0 -11	20	0 -200	11.3	1.1	0.5	1	0.5	147	216	8.9
ST8	24	3	8		15	0 -11	24		17.1	1.5	0.5	1.2	0.5	245	343	15.6
ST10	30	3	10		19	0 -13	30		22.7	1.5	0.5	1.2	0.5	461	637	28.8
ST12	32	3	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	813	1,070	42
ST13	32	3	13		23		32		24.5	1.5	0.5	1.2	0.5	813	1,070	39.8
ST16	40	3	16		28		37		29.1	1.5	0.7	1.3	0.5	990	1,180	71
ST20	50	3	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	1,170	1,260	99
ST25	50	3	25		37		45	0 -300	35.8	2	0.7	1.6	1	1,330	1,490	117
ST30	82	3	30		45		65		53.5	2.5	1	2	1	2,990	3,140	205
ST35	92	3	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	3.140	3,530	329
ST40	108	3	40		60		80		68.3	2.5	1	2	1.5	4.120	4,800	516
ST50	138	3	50		72		100		86.4	3	1	2.5	1.5	5,540	6,910	827
ST60	138	3	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	5,980	8,230	1,240
ST80	132	3	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	7,840	12,200	2,050
ST100	132	3	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	8,430	14,700	2,440

1N≒0.102kgf

強力タイプ：ST.B

モデル	最大脳卒中 mm	番号の行	主要寸法と公差											基本定格荷重		重さ (g)
			博士		D		L		φ mm	T mm	t mm	d mm	r mm	ダイナミック C N	静的CoN
			mm	公差μm	mm	公差μm	mm	公差μm	φ mm	T mm	t mm	d mm	r mm	ダイナミック C N	静的CoN
ST8B	8	6	8	22 13	15	0/-11	24	0 -200	17.1	1.5	0.5	1.2	0.5	490	549	16.8
ST10B	8	6	10	22 13	19	0 -13	30		22.7	1.5	0.5	1.2	0.5	931	1,030	31.2
ST12B	8	6	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	1,630	1.720	46
ST16B	16	6	16	27 16	28		37		29.1	1.5	0.7	1.3	0.5	1,910	1,980	75
ST20B	20	6	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	2,060	2,320	106
ST25B	20	6	25		37		45	0 -300	35.8	2	0.7	1.6	1	2,170	2,670	125
ST30B	44	6	30		45		65		53.5	2.5	1	2	1	4,800	6,270	220
ST35B	54	6	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	5,050	7,060	346
ST40B	66	6	40		60		80		68.3	2.5	1	2	1.5	6,710	9,560	540
ST50B	88	6	50		72		100		86.4	3	1	2.5	1.5	8,970	13,800	862
ST60B	88	6	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	9,700	16.500	1,290
ST80B	76	6	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	12,700	24,300	2.110
ST100B	76	6	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	13,700	29,400	2,520

1N≒0.102kgf

モデル			最大ストローク		行数		φ		D		L		B		W	D1	(r)	基本定格荷重				静的許容モーメント(Nm)		重量(g)
モデル			最大ストローク		行数		φ		D		L		B					C(ダイナミック)N		CO(静的)N		静的許容モーメント(Nm)		重量(g)
タイプ	博士	公差μm	単裏地	二重線	単裏地	二重線	単裏地	二重線		公差μm		許容範囲		公差μm				単裏地	二重線	単裏地	二重線	単裏地	二重線	単裏地	二重線
単裏タイプ LBUS 二重裏地タイプ LBUW	5	0 -0.008	13	6	3	6	5.9	9.4	10	0 -0.009	15	0 -0.12	8	0 -0.4	1.1	9.6	0.4	131	209	106	212	—	1.38	4	5
	6	0 -0.009	15	7			8.3	12.3	12	0 -0.011	19	0 -0.2	11.3			11.5		210	333	164	328	—	2.18	8	8
	8		24	8			8.8	16.8	15	0 -0.011	24		15.3			14.3		323	512	278	556	—	4.31	15	17
	10		30	8			10.8	21.8	19	0 -0.013	29		19.4		1.3	18		499	793	408	815	—	7.24	30	33
	12		32	8			10.4	22.4	21		30		20.4			20	0.8	722	1146	579	1157	—	10.9	32	36
	13		34	10			11.4	23.4	23		32		20.4			22		773	1226	634	1268	—	11.6	45	49
	16		40	16			12.8	24.8	28		37		23.3		1.6	27		1330	2112	1029	2058	—	19.7	72	79
	20	0 -0.010	46	28			14.8	23.8	32	0 -0.016	42		27.3		1.6	30.5		1609	2554	1517	3035	—	26.8	94	102

フランジ付普通タイプ：

フランジストロークベアリングは、外筒とシャフト間のボール要素の回転運動を利用した直線回転運動機構であり、組立が容易です。

すべてのモデルは、顧客の要求に応じて、防錆機能を備えたニッケルメッキで行うことができます。

LBHR

LBHRW

LBHS

LBHSW

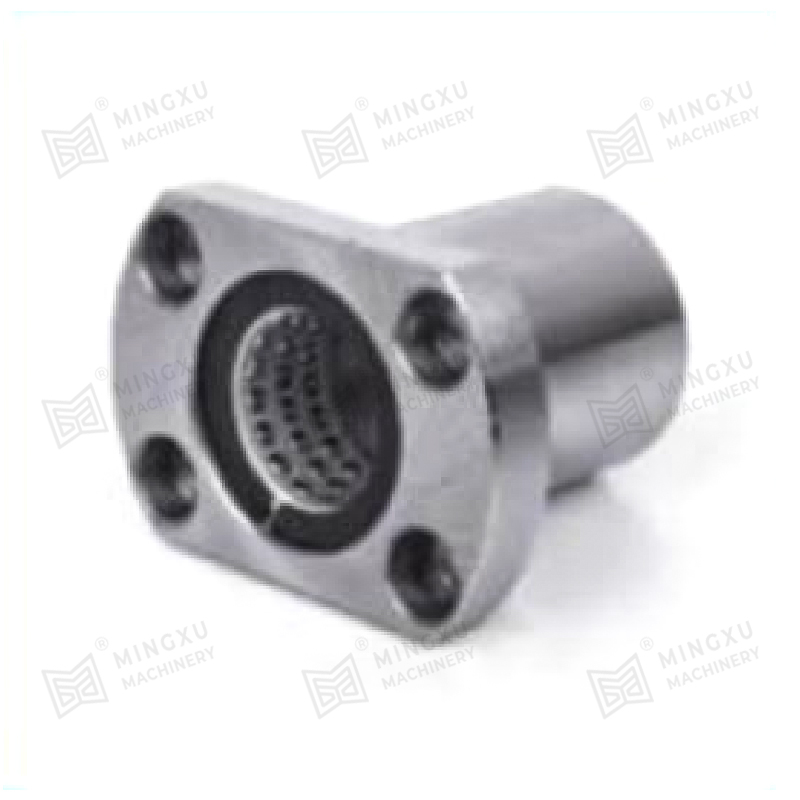

LBHC

LBHCW

モデル			最大ストローク		行数		φ₁		D		L
タイプ	博士	公差μm	単裏地	二重線	単裏地	二重線	単裏地	二重線		公差μm		公差μm
単裏タイプ LBHR LBHS LBHC 二重線タイプ LBHRW LBHSW LBHCW	6	0 -0.009	15	7	3	6	8.3	12.3	12	0 -0.013	19	±0.3
	8		24	8			8.8	16.8	15	0 -0.013	24
	10		30	8			10.8	21.8	19	0 -0.016	29
	12		32	8			10.4	22.4	21		30
	13		34	10			11.4	23.4	23		32
	16		40	16			12.8	24.8	28		37
	20	0 -0.010	46	28			14.8	23.8	32	0 -0.019	42

H	T	d	d₁	t	P.C.D.	W	F	あ	偏心	※直角度	基本定格荷重				静的許容モーメント
											C(ダイナミック)N		CO(静的)N		静的許容モーメント
											単裏地	二重線	単裏地	二重線	単裏地	二重線
28	5	3.5	6	3.1	20	22	—	20	-0.012	-0.012	210	333	164	328	—	2.18
32	5	3.5	6	3.1	24	25		24			323	512	278	556	—	4.31
40	6	4.5	7.5	4.1	29	30		29			499	793	408	815	一	7.24
42					32	32		32			722	1146	579	1157	一	10.9
43					33	34		33			773	1226	634	1268	—	11.6
48					38	37	22	31			1330	2112	1029	2058	—	19.7
54	8	5.5	9	5.1	43	42	24	36	-0.015	-0.015	1609	2554	1517	3035	—	26.8

材料の組成と特性
材料	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
密度	8.0	8.9	7.8	8.9	8.0
硬度HB	>210	>70	>150	>95	>250
引張強さ N/mm²	>750	>200	>600	>260	>800
降伏強さ N/mm²	>450	>90	>260	>150	>450
伸長％	>12	>15	>10	>৪	>800
線膨張係数10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
限界温度℃	-40～300	-40～400	-40～400	-40～400	-40～150
最大。荷重 N/mm²	100	60	50	70	120
最大。速度 (乾燥) m/min	15	10	20	10	15
最大PV N/mm²*m/min	200	60	60	80	200
圧縮永久変形量 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
※特殊材質の需要が多い場合も対応可能です。

基材交換
材料コード	中国ブランド GB1176-87	国際 ISO1338	ドイツ DIN	日本 JIS	アメリカ ASTM(UNS)	イングランド BS	イタリア JM	適用条件
JDB キャストブロンズ	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷、低速一般的に使用される
JDB-1ブロンズ	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	中負荷、低速一般的に使用される
JDB-2ブロンズ	ZCuAI9Fe4 Ni4Mn2	GCuAI10 フェニス	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	中負荷、中速、常用
JDB-3ブロンズ	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	中負荷、低速、一般的に使用される
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	高負荷時、低速時、高負荷使用時

固体潤滑剤
潤滑剤	特徴	代表的な用途
SL1 グラファイト添加	耐薬品性に優れていますアタック性と低フリクション、温度限界400℃	一般的な機械や大気下で
SL4 PTFE添加	摩擦が最も少なく水に優しい潤滑、耐熱温度300℃	船舶、水力タービン、ガスタービン等
