建設機械における自己潤滑ベアリングのアプリケーションと選択基準

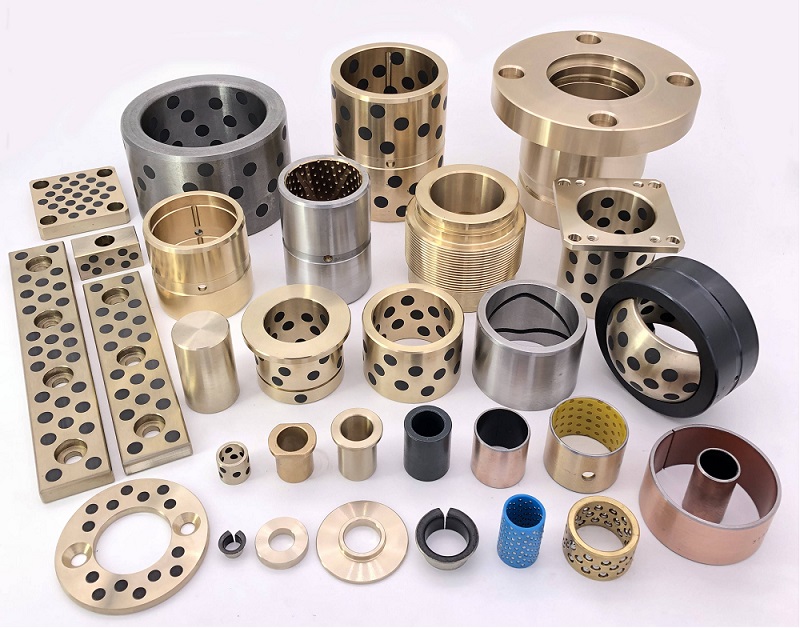

建設機械は、高い衝撃荷重、重いダスト、湿った泥状の状態を特徴とする極端な環境で動作します。従来のベアリングは、グリースの損失、汚染による押収、加速摩耗のために頻繁に失敗し、機器の利用可能性が大幅に低下します。メンテナンスのない操作、汚染抵抗、耐久性で有名な自己潤滑ベアリングは、掘削機、ローダー、その他の重機の標準的なコンポーネントになりつつあります。

1.建設機械における典型的な用途

1.1掘削機の滑りベアリングとブームジョイント

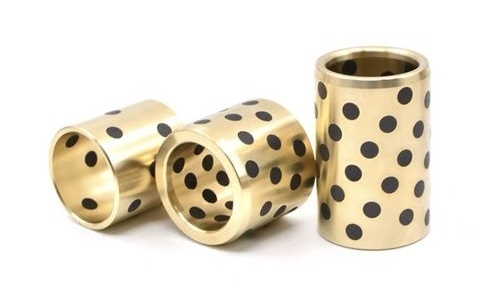

l スリーウィングリングサポート：大きなスリーニングベアリング（直径2 mを超える）は、銅ベースのグラファイトインレイドベアリングを利用して、最大300トンまでの軸荷重に耐えることができます。 Sany Heavy Industryテストは、泥状態で2,000時間の連続運転の後、摩耗がグリース潤滑ベアリングよりもわずか0.08 mmから70％長いことを示しています。

l ブームのアーティキュレーションポイント：高クロミウムスチール支援の自己潤滑ベアリングは、発掘中に80 MPaを超えるピーク衝撃負荷に耐えます。コマツの掘削機を改造すると、年間の関節の関節のメンテナンスが8倍から1回のメンテナンスを減らしました。

1.2ローダートランスミッションシステム

l 伝染 ; 感染 スラストベアリング ：PTFE繊維強化複合ベアリングは、頻繁なギアシフト条件下で0.05〜0.08の安定した摩擦係数を維持します。 Liugong 5トンローダーのテストでは、トランスミッション効率が3％改善され、燃料消費量が5％減少しました。

l 微分惑星ギアシャフト：金属ベースの自己潤滑型ベアリング（鋼腰部粉末焼結層）は、最大50 MPaの表面圧力に耐えます。 Caterpillarのケーススタディは、砂質油環境では、耐性が8,000時間に及ぶことを示しています。

1.3ブルドーザートラックランニングギア

l トラックローラーベアリング：エンジニアリングプラスチックベースの自己潤滑ベアリング（たとえば、ピークカーボンファイバー）は、泥の浸漬と砂利の衝撃に抵抗します。 ShantuiのSD22ブルドーザーのテストは、トラックローラーの交換サイクルが1,200〜3,000時間に増加し、メンテナンスコストを60％削減することを示しています。

l アイドラー調整メカニズム：酸性/アルカリの土壌では、グラファイトに入れられたステンレス鋼ベアリングが年間腐食速度<0.005 mmを示します。 XCMGのアフリカ鉱山サイトの試験により、2年間の失敗のない操作が実証されました。

1.4トラッククレーン伸縮ブームシステム

l ブームスライダーベアリング：超高分子量ポリエチレン（UHMWPE）ベースのベアリングは、摩擦係数を0.1に減らします。 Zoomlionの100トンのクレーンのテストにより、望遠鏡の滑らかさが40％改善され、シリンダーの圧力変動が25％減少しました。

l ウインチベアリングハウジング：自己潤滑球状平野ベアリング（たとえば、GE60ES）は、15°の不整合で120 kNの動的荷重に耐えます。 Liebherrのケーススタディは、フレッティング耐摩耗性の3倍の改善を示しています。

2。キー選択基準と技術仕様

2.1汚染抵抗とシーリング設計

l 多くの場合、建設現場は50 mg/m³の粉塵濃度を超えており、迷路またはPTFEリップシールを備えたベアリングが必要です。

l サードパーティのテストでは、ISO 12103-A3ダストテストで500時間後に、統合されたシールを備えた自己潤滑ベアリングが内部汚染を95％（オープンタイプのベアリングの1/20）減少させることが示されています。

2.2耐衝撃性と疲労強度

l ISO 4378-1ごとに、建設機械ベアリングは10°以上の衝撃サイクルテスト（±30％の負荷変動）に合格する必要があります。

l ボルボ建設機器のテストでは、鋼が支援する銅粉末焼s焼きベアリングが、2,000の衝撃/分で割れずに800万の疲労サイクルを達成することを示しています。

2.3温度適応性

2.4負荷と速度のマッチング

l 低速、重荷（ブルドーザーブレードピボットなど）：表面圧力評価≥80MPa（ASTM B438準拠）の銅ベースの焼結型ベアリング。

l 高速振動（例：掘削バケットシリンダーなど）：POMベースのベアリングにより、最大30サイクル/分（金属ベアリングより50％高く）までの振動周波数が可能になります。

2.5費用対効果の評価

2023年のグローバルな建設機械ベアリング市場レポートは、 オイルフリーベアリング 従来のソリューションと比較して、総コストを18〜25％削減します。

l Caterpillar D6ブルドーザー年間メンテナンス費用は12,000〜8,500に低下しました。

l Sany SY215掘削機ベアリング交換時間は、4時間から1.5時間に短縮されました。

3。業界の動向と選択の推奨事項

3.1技術フロンティア

l 自己修正コーティング：英国に拠点を置くGGBによるEP15コーティングは、摩耗したエリアで潤滑油を堆積し、寿命を30％延長します。

l 軽量設計：カーボンファイバー強化複合ベアリングは、鋼の同等物よりも60％軽量であり、空中作業プラットフォームブームシステムで使用されています。

3.2実用的な選択のヒント

l ISO 4378（スライディングベアリングテスト）およびGB/T 2889（建設機械ベアリング基準）に認定された製品に優先順位を付けます。

l 建設機械ベアリングには、0.1〜0.3 mmの熱膨張クリアランスが必要です（CTEマッチングに基づいて計算）。

l ベンダーが提供する泥の浸漬振動コンポジットテストレポートをリクエストします（できれば500時間の塩スプレー200万の衝撃テストを含む）。

Zhejiang Mingxu Machinery Manufacturing Co.、Ltd。 強力な顧客ベースと建設機械セクターに信頼を備えた、10年以上にわたって自己潤滑ベアリングのR＆Dと製造を専門としています。お問い合わせについては、お問い合わせください： お問い合わせ@mingxubearing.com .
